1． 地形图提取横断面自然标高

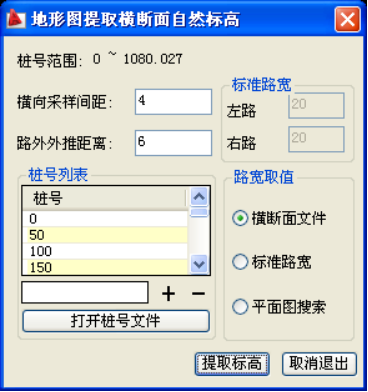

点击[横断|地形图提取自然标高]，选取道路中心线后弹出如下图对话框。
按图 4.2 23中设置，点击

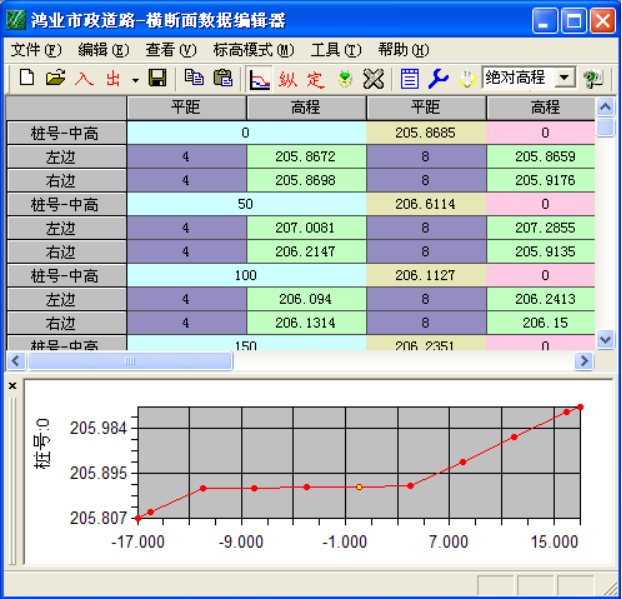

，提取完毕后弹出图 4.2 24界面。
在图 4.2 24界面中保存提取结果即可。
文件名采用默认文件名ROAD1。
2． 标准土方断面定义
标准土方断面定义文件在前面进行线转道路或者超高加宽设计的时候已经定义过了。
3． 边坡参数定义

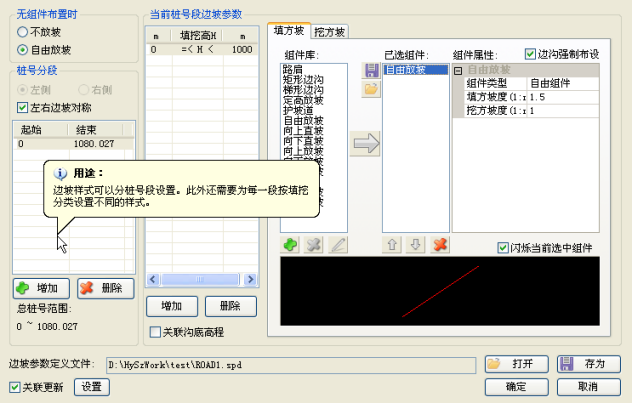

点击[横断|边坡参数定义]出现如下图对话框。
图 4.2 25
本例设置左右对称边坡，选中“左右边坡对称“，选中桩号段，如上图中0~1080.027，增加填挖高范围，如上图0<=H<=1000,并选中该填挖高范围后，
在“填方坡”增加一个“自由放坡”组件。
在“挖方坡”增加一个“自由放坡”组件。
设置完毕单击
即可。
文件名采用默认文件名ROAD1。
4． 换土层厚度定义

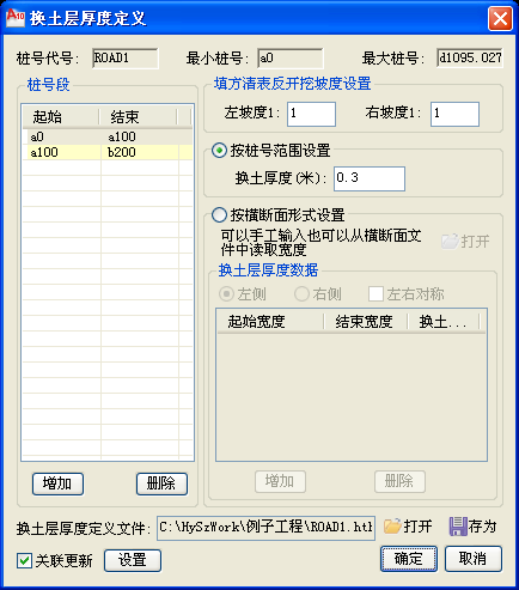

点击[横断|换土层厚度定义],弹出[换土层厚度定义]对话框,如下图
图 4.2 26
在桩号段的列表上增加两个桩号段，0~100,100~200，选中0~100桩号段，设置换土厚度为0.3。
在“起点桩号表项中”单击，输入0， “终点桩号”中输入100。 “换土厚度”为0.3（则意义即为:从0桩到100桩的换土厚度为0.3米,在随后绘出的横断面图中将有一条灰色的换土层线），同理将100~200桩号段的换土厚度设为0.4。定义结束后点击
,系统将自动按上图中的文件名进行保存。
文件名采用默认文件名ROAD1。
5． 挡土墙设计
本工程不适合做挡土墙设计。
6． 横断面出图设置

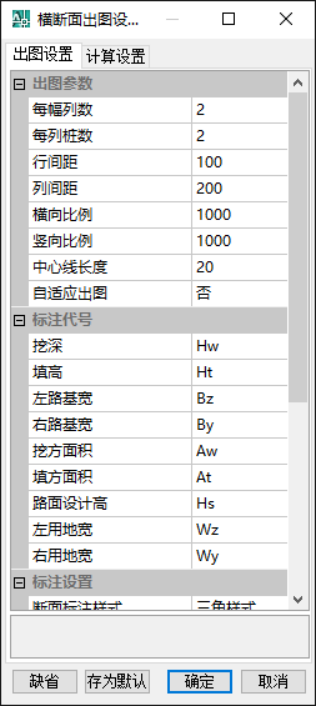

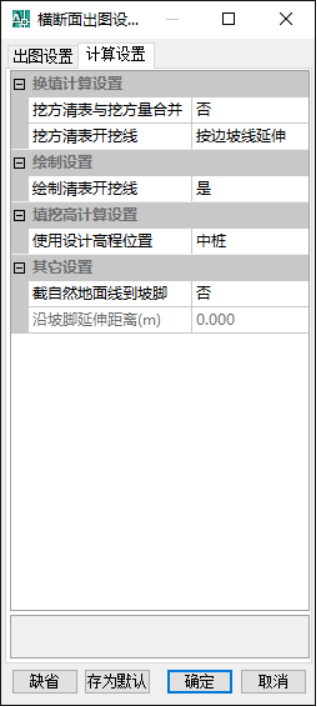

单击[横断|横断面出图设置]弹出如下图对话框。
按图 4.2 27设置完毕点击
即可。
7． 横断面计算绘图

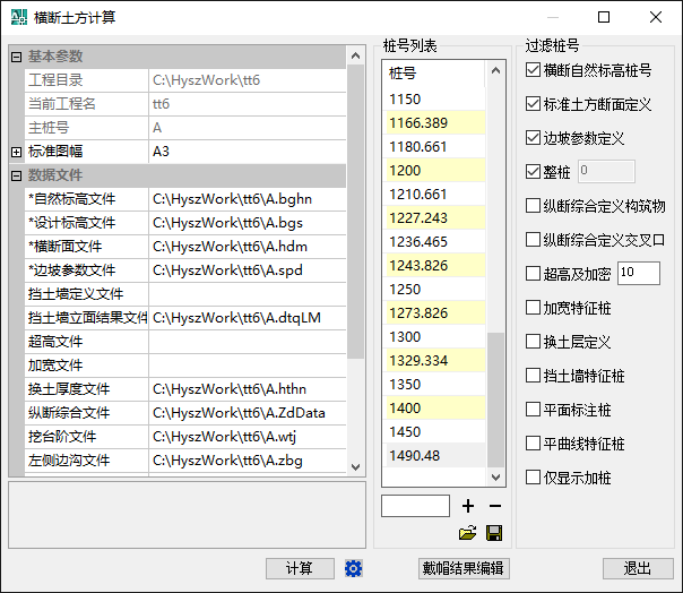

单击[横断|横断横断计算]，弹出如下图对话框。

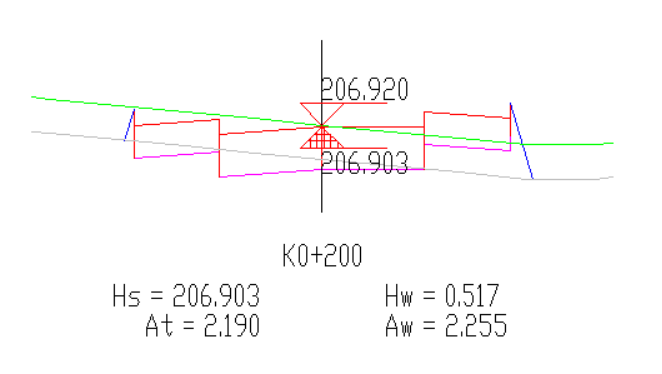

点击“计算”以生成横断戴帽结果。然后使用“横断面出图”功能即可在图面绘制横断结果。
图 4.2 28
