假设有一张电子地形图如图 5.2 7所示：
图中既有等高线，又有文字标注的离散点。要进行处理，这里就以此为例，结合本章的各个命令，可以按照下面的步骤进行处理：

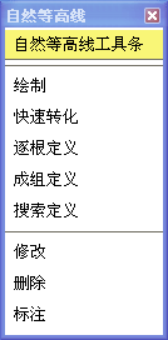

单击[地形--自然等高线—显示工具条]，弹出“自然等高线”工具条，点选“成组定义”选项，如图 5.2 9：
图 5.2 8
命令行提示：
请点取篱笆选择起点: （如图5.2-10，在图面上A处点一下）
请点取篱笆选择终点: （如图5.2-10，在图面上B处点一下）
请输入首根(距篱笆起点最近)与篱笆相交的等高线标高:<12.0> 100
等高距:<2.0> 0.5
此时，应该看到最长的一根和左边三根等高线变为绿色，表示已转化成功，对于右边的三条等高线，可试着用其它方式。
点选“搜索定义”选项。
命令行提示：
选取某等高线的任一段: （选右边三根中最外的一根）
自然标高(m): 100.5
选取某等高线的任一段: （选右边三根中中间的一根）
自然标高(m): 101
选取某等高线的任一段: （选右边三根中最里的一根）
自然标高(m): 101.5
选取某等高线的任一段:
至此自然等高线转换完成。
单击[地形--自然标高离散点—文本定义]，命令行提示：
===== 通过图面中表示自然标高高程的文字来定义离散点自然标高 =====
回车退出 / 选择表示自然标高高程的任一文字: （任选一标高文字）
过滤PP-PM-TK层的TEXT实体, 请选择: （可窗选或交叉选取范围）
Select objects: Other corner: 46 found
Select objects:
可用Undo/Back命令取消上次操作.
转化完后可看到每个文字的插入点处会多出一个绿点。
注意：选择文字时，程序是根据第一次选的文字的图层来进行过滤。因此，如果此图层还有其它无关的文字，要先将其删除或转到其它图层。
单击[地形--地形断面]。
命令行提示：
剖断位置起点: （如图 5.2 10，选点A）
到点: （选点B）
回车返回 /<到点>:
剖视方向: （选向上或向下）
剖视图编号<1>:
采样间距(m)<10.0>:
提取标高信息, 请稍候..|
地形断面左下角位置:
竖向放大系数<10.0>:
剖断面如图 5.2 11：
