标注道路特征桩处各板块的高程值。

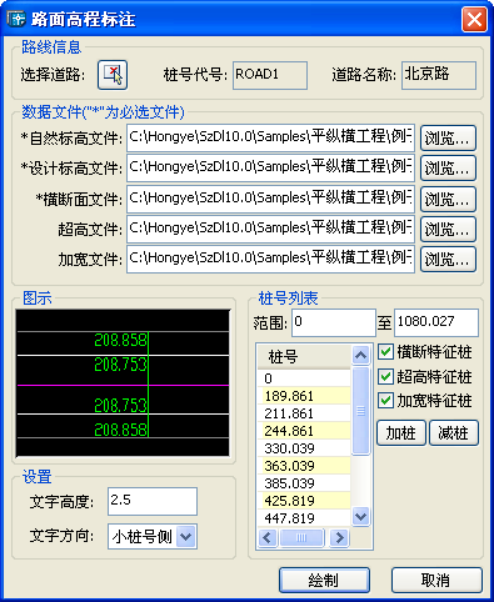

单击[平面—标注工具—路面高程标注]，弹出如图 5.5153对话框：

图 5.5153

参数说明：

：从图面选择道路，命令行提示：

选择已经定义桩号的道路中心线 或[回车提取主桩号道路]:

“*自然标高文件”：设置道路的自然标高文件，必选。

“*设计标高文件”：设置道路的设计标高文件，必选。

“*横断面文件”：设置道路的横断面文件，必选。

“超高文件”：设置道路的超高文件，可选。

“加宽文件”：设置道路的加宽文件，可选。

 “文字高度”：设置标注中文字的高度。

“文字方向”：设置标注的文字方向，可选项有小桩号侧、大桩号侧。

“范围”：控制桩号列表的范围。

“横断特征桩”：设置是否从横断面文件中提取横断特征桩。

“超高特征桩”：设置是否从超高文件中提取超高特征桩。

“加宽特征桩”：设置是否从超高文件中提取加宽特征桩。

“加桩”：从图面选择桩号值，添加到桩号列表中，命令行提示：

在道路中心线上拾取桩号:

“减桩”：从桩号列表中删除选中桩号。

“绘制”：点击按钮后根据桩号列表在图面绘制横坡标注。
