标注道路特征桩处各板块的横坡值。

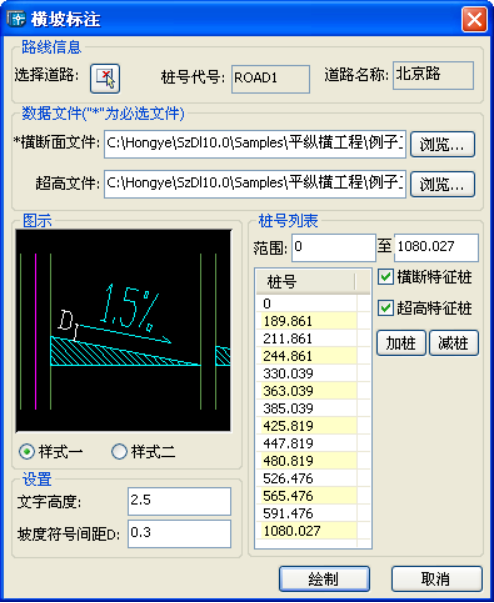

单击[平面—标注工具—路拱横坡标注]，弹出如下图 5.5 150对话框：
参数说明：
：从图面选择道路，命令行提示：
选择已经定义桩号的道路中心线 或[回车提取主桩号道路]:
“*横断面文件”：设置道路的横断面文件，必选。
“超高文件”：设置道路的超高文件，可选。
“样式一”：使用如下样式绘制横坡标注，如图 5.5 151所示：
“样式二”：使用如下样式绘制横坡标注，如图 5.5 152所示：
“文字高度”：设置标注中文字的高度。
“坡度符号间距D”：设置样式一中坡度符号与箭头的间距。
“范围”：控制桩号列表的范围。
“横断特征桩”：设置是否从横断面文件中提取横断特征桩。
“超高特征桩”：设置是否从超高文件中提取超高特征桩。
“加桩”：从图面选择桩号值，添加到桩号列表中，命令行提示：
在道路中心线上拾取桩号:
“减桩”：从桩号列表中删除选中桩号。
“绘制”：点击按钮后根据桩号列表在图面绘制横坡标注。
