根据所选道路和对应的纵断标高文件，自动在平面图上标注变坡点信息、坡度坡长信息。

标注时箭头样式可选择、箭头距离中线位置可选择、标注内容可选择（可仅标坡度或长度）、前缀字符可选择。

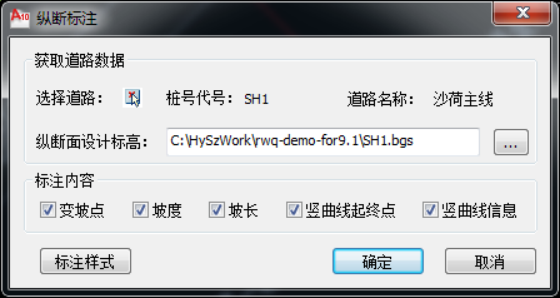

单击[平面--标注工具—纵断标注]，弹出对话框，如图 5.5145：

图 5.5145

参数说明：

获取道路数据：

进入界面，默认获取主道路信息，显示主道路桩号、道路名称和纵断面设计标高文件路径。通过选择道路按钮，可选择其他道路。

纵断面设计标高：默认提取所选道路对应的主数据。

：点击按钮选择设计标高文件。

标注内容：

通过勾选标注内容项设置标注内容是否标注。在标注时，会将勾选项标注出来。标注内容项共有以下几项：变坡点、坡度、坡长、竖曲线起终点和竖曲线信息。

标注样式：

点击按钮，进入纵断标注设置界面，详细设置标注内容项。具体设置如下：

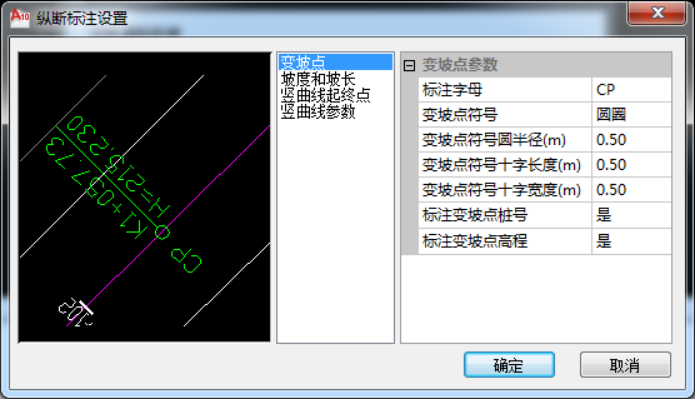

变坡点详细参数设置界面如下：通过此界面，可设置变坡点标注字母、变坡点符号、符号大小、是否标注变坡点桩号和高程。例：

图 5.5146

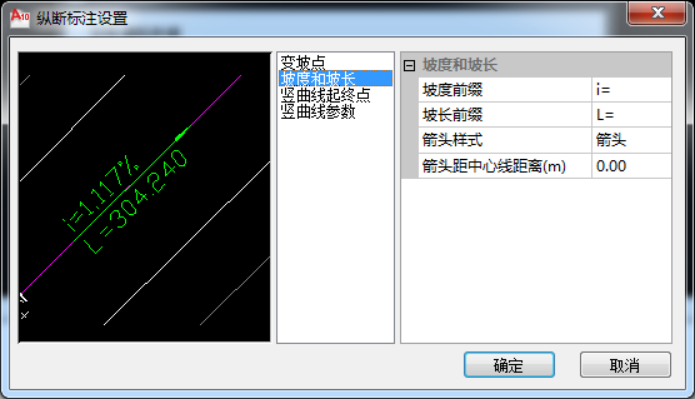

坡度和坡长详细参数设置界面如下：通过此界面，可设置坡度前缀、坡长前缀、箭头样式和箭头距中心线距离等。例：

图 5.5147

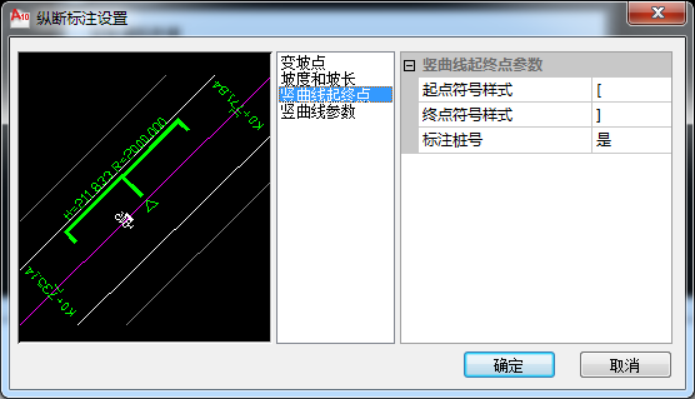

竖曲线起终点详细参数设置界面如下：通过此界面，可设置起点符号样式、终点符号样式、是否标注桩号。例：

图 5.5148

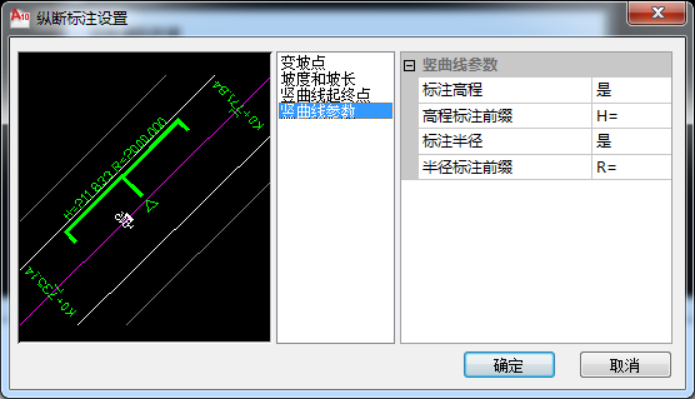

竖曲线参数详细设置界面如下：通过此界面，可设置是否标注高程、高程标注前缀、是否标注半径、半径标注前缀。例：

图 5.5149

点击按钮，根据标注内容设置项，自动完成标注。
