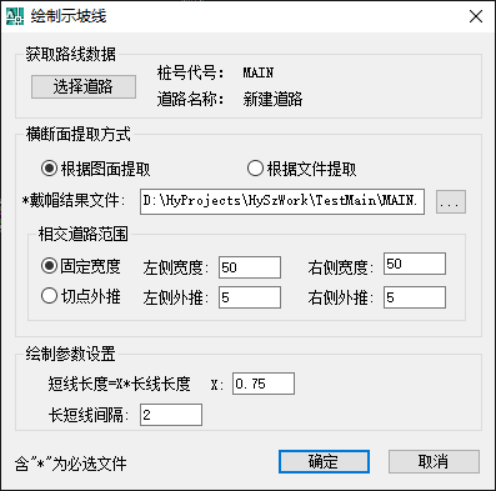

单击[横断—示坡线]，弹出绘制示坡线对话框，如果存在沿线构造物或交叉口范围为扣除状态，则该扣除段的示坡线不会绘制。如图 5.7 97所示：
对话框参数说明：
u 根据图面提取
：从图面实时提取横断面，使横断面保持跟图面一致。使用图面提取时，戴帽结果文件的按钮和编辑框无效。相交道路范围有效。根据图面提取，增加相交道路范围设置，用于确定图面提取时相交道路的提取范围。
交叉口部分例图如下：
u 相交道路范围
有固定宽度和切点外推两种模式。

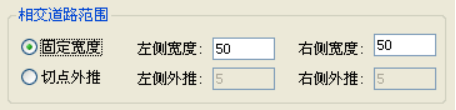

：固定宽度指的是从道路中心线相交点往左右侧外推距离构成交叉口范围。

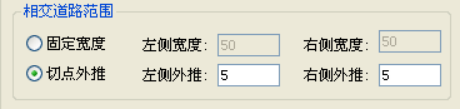

：切点外推指的是从交叉口最外侧圆弧切点往外推相应距离，构成交叉口范围。
l 命令行交互
根据图面提取模式，点击确定后，进入命令行交互，提示用户选择道路最外侧边线。
请选择道路左右侧最外侧边线：
u 根据文件提取
：使用戴帽结果文件提取横断面。

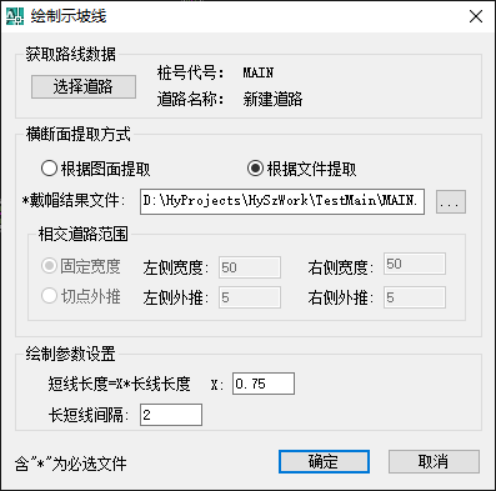

图 5.7 98
u 绘制参数设置
：使用“用户可修改的系统目录\\hyszcfg.ini”文件中，长短齿之间的距离，来初始化和保存该设置值，与之前版本软件兼容。
：绘制示坡线长短线时，短线长度使用固定值。将设置结果也保存到“用户可修改的系统目录\\hyszcfg.ini”文件中。使用短线固定长度时，短线长度=长线长度*比例X无效。
：短线长度=长线长度*比例X。绘制示坡线时，短线长度根据长线长度变化进行相应变化。使用此设置时，短线固定长度无效。

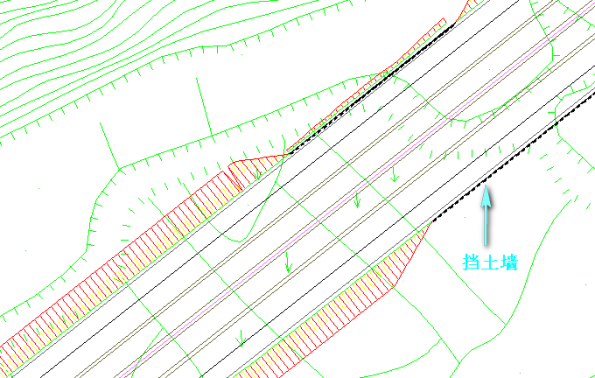

选择基本数据后，可平面图上绘制示坡线。如图 5.7 99所示：
