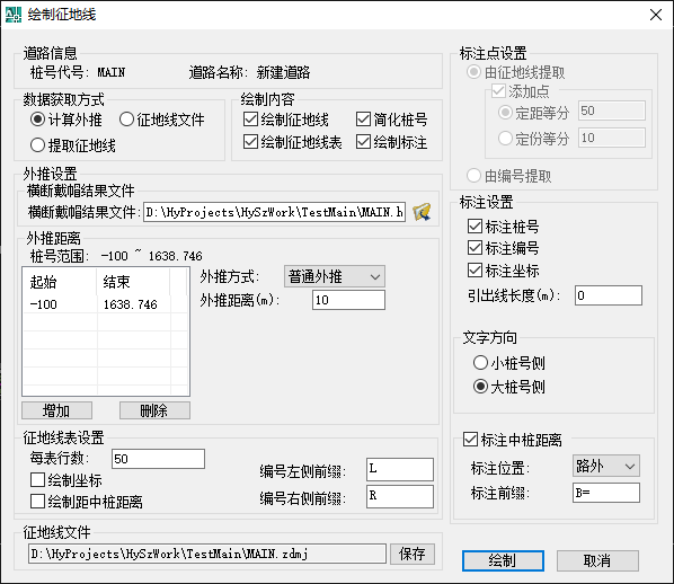

单击[横断—征地线]，出现如图 5.7 94的对话框：
参数说明：
1、数据获取方式：
计算外推：由基本数据、外推距离设置计算征地线数据。
征地线文件：使用已有的征地线文件获取征地线数据。
提取征地线：从图面提取征地线获得征地线数据。
2、绘制内容：
绘制征地线：控制是否绘制征地线。
绘制标注：控制是否绘制标注内容。
绘制征地线表：控制是否绘制征地线表。
简化桩号：控制是否在绘制标注、绘制征地线表时是否简化斜率相同的标注点。
4、外推参数：
可根据桩号分段来设置不同的外推方式；
普通外推：即软件原有的的外推方式，参照路边线或坡脚线进行外推；
按填挖方：填方段和挖方段可以分别设置外推距离，也可设置沿线构造物或交叉口扣除段的外推距离。
左右外推：根据道路的前进方向，左侧、右侧分别按设置的距离进行外推。
中线外推：沿道路中心分别向左侧、右侧外推。
5、标注点设置：
由征地线提取：提取图面选择征地线的顶点作为标注点。
添加点：控制是否在征地线顶点间添加标注点。
定距等分：控制在征地线顶点间添加标注点的间距。
定份等分：控制在征地线顶点间添加标注点的份数。
由编号提取：提取征地线旁的编号，获得编号插入点投影到征地线上的点作为标注点。
6、标注桩号：控制是否在路中标注桩号。
7、标注编号：控制是否在征地线一侧标注编号。
8、标注坐标：控制是否在征地线一侧标注坐标。
9、引出线长度：设置标注编号、标注坐标的引出线长度。
10、文字方向：控制标注文字的朝向。
11、标注中桩距离：控制是否标注中桩距离、标注位置、标注前缀。
12、绘征地线表：可以设置征地表的行数、是否绘制坐标、是否绘制距中桩的距离；
13、编号前缀：设置标注编号、绘制征地线表时的编号前缀。

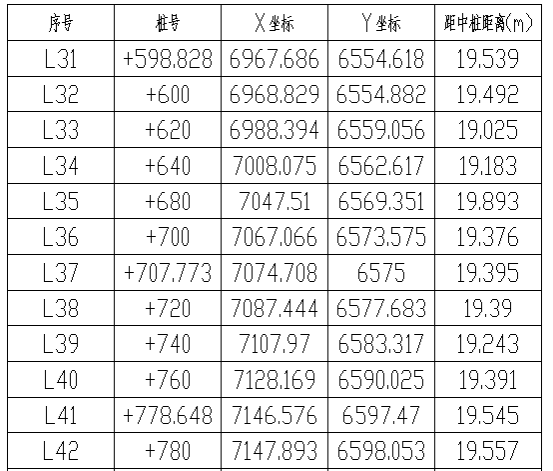

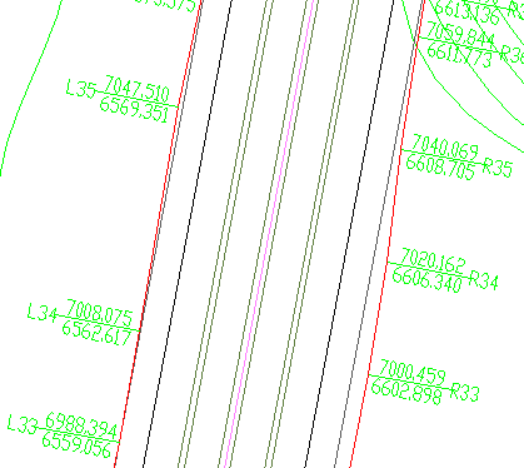

征地线绘制效果，如图 5.7 95所示。
