该功能为已经设计好的道路生成等高线，可设置等高线间距，区分首曲线、计曲线，裁剪通过绿化带的等高线，可通过设置桩号范围，生成指定板块的等高线。

单击[横断—设计道路生成等高线]，命令行提示：

选择已经定义桩号的道路中心线 或[回车提取主桩号]

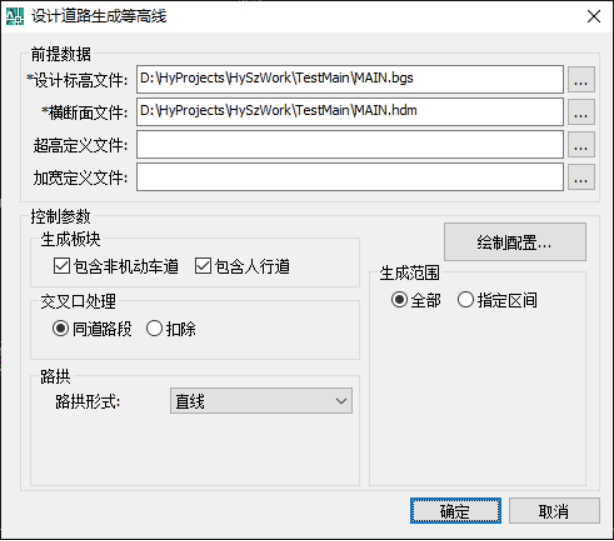

之后弹出“设计道路生成等高线”对话框，如图 5.792：

图 5.792

l 对话框参数说明

1、 前提数据：设置用户计算高程的前提数据文件路径，其中标注为*的为必要文件。

2、 控制参数：这里包含三部分设置，分别是板块设置、交叉口设置及路拱设置。

①板块设置：设置需要生成等高线的板块，其中机动车道板块默认要求绘制，绿化带板块不绘制，这里可以控制非机动车道和人行道板块是否绘制等高线。

②交叉口处理：当设置为同道路段时，软件将忽略交叉口，并在交叉口内生成等高线；当设置为扣除时，交叉口内将不生成等高线。

③路拱形式：设置机动车道板块所使用的路拱形式。路拱形式将直接影响路面高程。

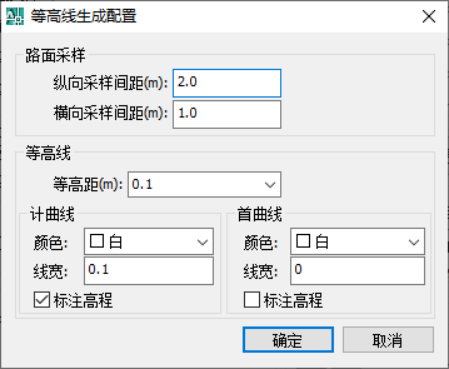

3、 绘制配置：绘制配置包含采样间距和等高线配置两类，具体界面及内容如下图所示。

图 5.793

①路面采样：路面采样间距越小，则计算工作量越大，结果越精确。反之则速度快，精度越低。

②等高线：包含等高距及首曲线、计算线的颜色、现款及标注设置。

4、 生成范围：软件提供两种方式，全部生成和按范围生成。

注：横断面文件中的板块定义，对渠化编辑以及绿化带断口，或者用户自己手工编辑部分，板块定义数据与图面实际数据会出现不相符情况，生成的等高线可能会穿过绿化带断口，这时，就需要裁剪等高线了。
