边坡参数定义的基本设计思路是：手动定义填方桩和挖方桩分别采用的具体边坡形式。计算时，软件自动根据每桩的填挖情况进行匹配。（也就是说只需要指出填方段采用什么边坡，挖方段采用什么边坡即可）。
道路边坡设置采用组合边坡布置形式。
单击[横断—边坡参数定义]，命令行提示：
请选择已经定义桩号的道路中心线或[自由输入(Z)]<提取主桩号道路信息>:

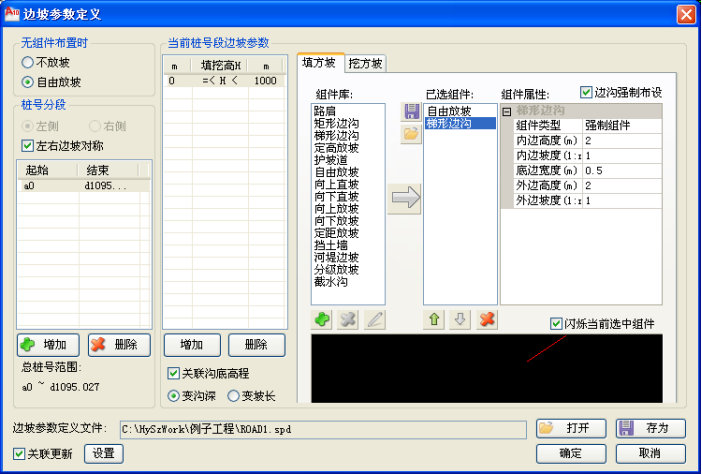

之后弹出“边坡参数定义”窗口，如图 5.7 26：
分别对道路的左右侧根据不同情况（如地质情况、位置等）对边坡进行分段定义。分段定义后，保存文件，即完成边坡参数定义。
点击某一段的序号，即可对界面右侧显示的参数进行编辑。
图例的幻灯片会实时更新边坡组件信息。

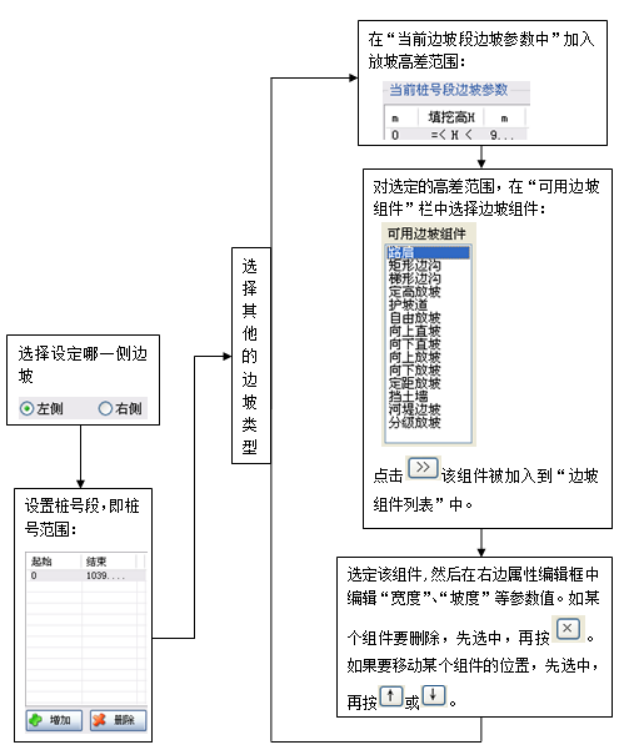

边坡参数定义操作步骤：
图 5.7 27
对话框参数说明：
l
选项用于控制当仅有桩号段设置而没有放置边坡组件时，系统采用的处理方式。在8.0以前系统默认为自由放坡处理。
l
选项用于控制道路两边的边坡是否对称。
边坡类型中分左侧和右侧，如左侧挖方坡和右侧挖方坡。可分别定义其组件。若左右相同则选中"左右对称"，此时类型中不出现右侧，仅定义左侧即可。
l

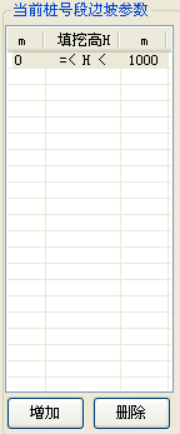

设置填（或挖）高差范围，为了对不同高差范围内设置不同的边坡组件类型。
例如当填挖高度比较大时就要用到挡墙，而填挖很小时显然是不需要的。这里定义的就是具体到高差范围之内。上图中的意思就是大于等于0米小于9米的范围内。
l
选项用于控制道路自动戴帽时，是否关联左右最外侧边沟沟底设计高程。关联沟底高程时，增加变沟深、变坡长两种设置方式。关联沟底高程不勾选时，这两种设置方式无效。关联沟底高程勾选时，将边沟强制布设勾选，使边沟默认为强制组件。
：关联沟底高程时，根据基点高程和沟底高程之间的高差，修改边沟内边高度，使其符合关联沟底高程的设置。
：反算边沟前面的放坡组件，修改放坡高度，保证边沟沟深，并且边沟沟底高程符合关联沟底高程设置。
控制沟底高程具体修改规则如下：
1、 变坡长
判断边沟前组件是否有自由放坡或者自由组件的放坡，如有这两类组件，修改组件放坡位置到边沟内沿高程反推导的位置，边沟外侧自动加自由放坡。修改组件放坡位置到边沟内沿高程反推导的位置，要根据前面组件的情况，进行分析，设定修改方案。
1) 有自由放坡组件或放坡组件且为自由组件时，修改该自由组件的高度，有多个这种自由组件同时存在的情况时，根据与反算位置高差确定是修改哪个组件，如果修改前面组件，后面的放坡自由组件要舍弃。例：有2个向下放坡，都是4m，如果与反算位置高差为2m，则修改第一个放坡组件高度为2m，第二个放坡组件就不需要了，如果与反算位置高差为6m，第一个组件为4m，则高差还剩2m，修改第二个放坡组件高度为2m。
2) 如果1）中所描述的多个需要修改的组件，按照反算后的高度，在最后一个组件中间与地面线相交的情况下，按照反算高度，修改组件高度，不再碰到地面线停止。
3) 如边沟前有放坡，但不是自由组件，则自动转为变沟深方式。
4) 如边沟前没有放坡，自动转为变沟深方式。
5) 如果计算后，变坡长的组件的高度变成负值，即组件方向改变，这种情况，不做处理，提示用户控制失败，按照原有组件高度和坡长进行绘制。
6) 有截水沟组件时，不支持变坡长方式，自动转为变沟深方式控制沟底高程。
2、 变沟深(边沟变高)
判断边沟底部高程和内边高度之和（边沟接入点高程）与基点高程（边沟前组件结束点位置高程），如果边沟接入点高程在基点高程之下，修改边沟高程。自动从边沟前组件结束位置处开始放置边沟内侧边，边沟外侧也应对称变化（自由组件时外侧碰到自然地面线自动终止），变化后如仍连接不到地面线，再增加自由放坡。（边沟内外侧边高度全部改变）
如果边沟接入点高程在基点高程之上，则本桩控制高程方式无效，计算结束后记录错误文件中提示用户。
l
自由组件和强制组件。自由组件遇到自然地形即终止，强制组件无论遇到自然地形与否，都严格按照设定参数绘制完毕，而后再自由放坡至地面线。
图 5.7 28中所示参数含义为：道路的左侧挖方段采用的边坡形式是先设一个梯形边沟（设置为“自由组件”），然后按照1：1的坡度放坡到自然地面。
如将图 5.7 28中的右侧的梯形边沟设置为“强制组件” 则图 5.7 28中右侧边坡则变为图 5.7 29的形式。
l
该选项设置了边沟的默认方式，选中此项后，当组件中增加边沟时（包括梯形边沟、矩形边沟以及分级放坡中的边沟），边沟组件默认为强制组件。
l 分级放坡组件的参数列表：

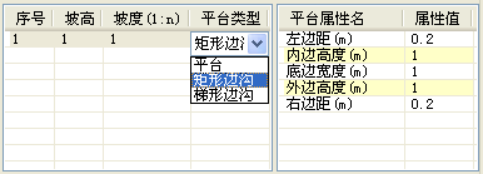

图 5.7 30
各平台参数如下表：
平台类型 | 参数 |
平台 | 平台宽(m) |
矩形边沟 | 左边距(m) |
内边高度(m) | |
底边宽度(m) | |
外边高度(m) | |
右边距(m) | |
梯形边沟 | 左边距(m) |
内边高度(m) | |
内边坡度(1:n) | |
底边宽度(m) | |
外边高度(m) | |
外边坡度(1:n) | |
右边距(m) |
l 截水沟组件的参数列表如下：

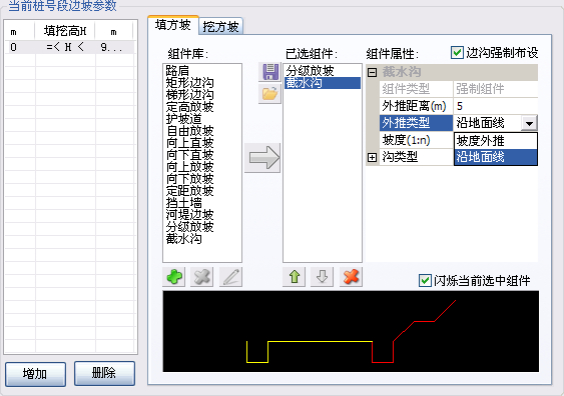

图 5.7 31

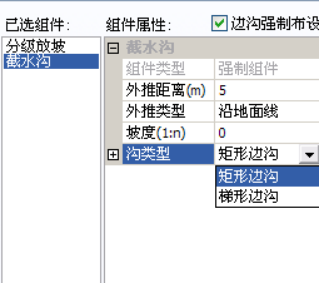

图 5.7 32
布置截水沟之前可按坡度外推或者沿地面线外推后再布置截水沟。
可布置梯形或者矩形截水沟。
l 河堤边坡组件参数如下：

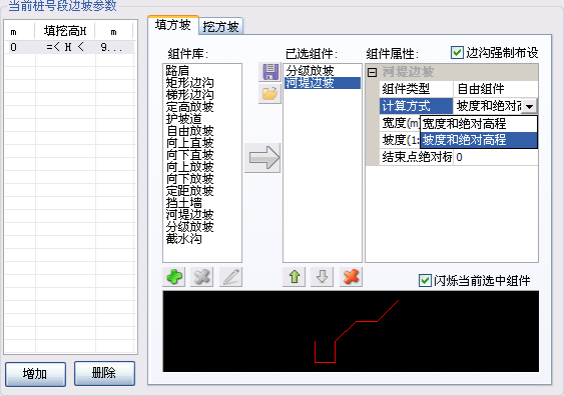

图 5.7 33
名称 | 说明 |
计算方式 | 点击时出现一个下拉列表，里面有两个选项： l 宽度和绝对高程 l 坡度和绝对高程 |
坡度 | 坡度，为1：n形式。输入范围[0 ~ 1000]，值为0代表垂直。 注意：如果n很大，可能会出现需要放很宽的坡才能满足要求的情况，即河堤边坡组件宽度会非常大。 |
l 自定义组件
通过选取用户绘制的组件图形来定义的组件即自定义组件。

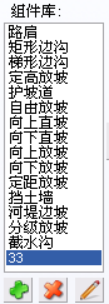

如图 5.7 34，组件库列表下方的三个按钮分别是添加、删除、预览自定义组件的。
添加组件
：从图面上选取表示边坡样式的曲线，做为自定义组件添加到组件库中，曲线的比例必须为1：1。
点取后，命令行提示：
请选择曲线:找到 1 个
请选择曲线:
请输入该组件的名称: 蝶形边沟

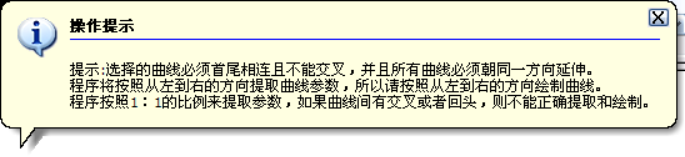

同时，屏幕上会出现操作提示，如图：
删除组件
：删除组件库中的当前选中自定义组件，系统边坡组件不可删除。
绘制组件
：在图面上绘制选中边坡组件的示意图。
l 组件组定义
为了方便使用，对于经常使用的边坡组件组合和设置值，可以通过保存边坡组件组和调入边坡组件组的方式来完成边坡组件数据的快速设置。

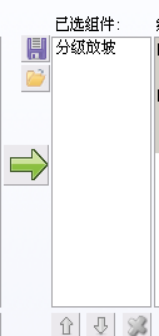

下图 5.7 35：
保存：可保存常用的边坡组件组合，点取

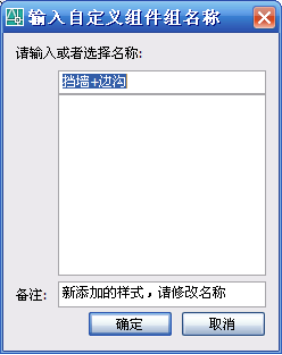

后，弹出组件组管理的界面，如图 5.7 36：
打开：可打开保存的边坡组件组，并调入当前设置中。
点击
，确定当数据有修改且保存为主数据文件时是否对相关图形和文件进行关联更新。
点击

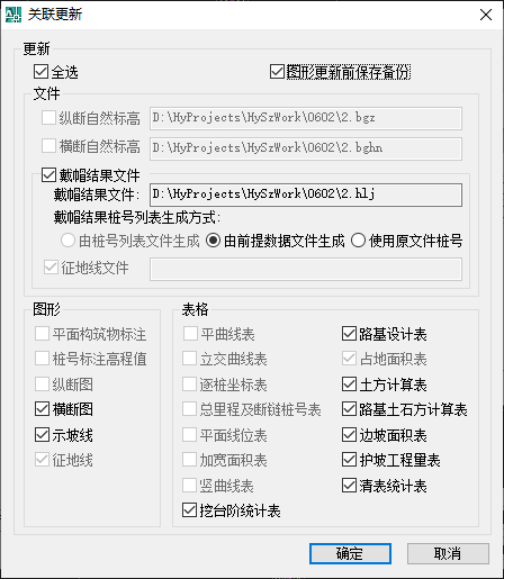

，将弹出关联更新设置界面，对要关联更新的选项进行修改设置，默认显示该文件修改所需要更新的内容项，设置界面如下：
图 5.7 37
