此环节的目的是定义道路的横断面形式，为后续的土方计算、横断面绘图提供基础数据。
单击[横断—标准土方断面定义]，命令行提示：
选择已定义桩号的道路中心线或 [自由输入(Z)]<提取主桩号道路信息>:

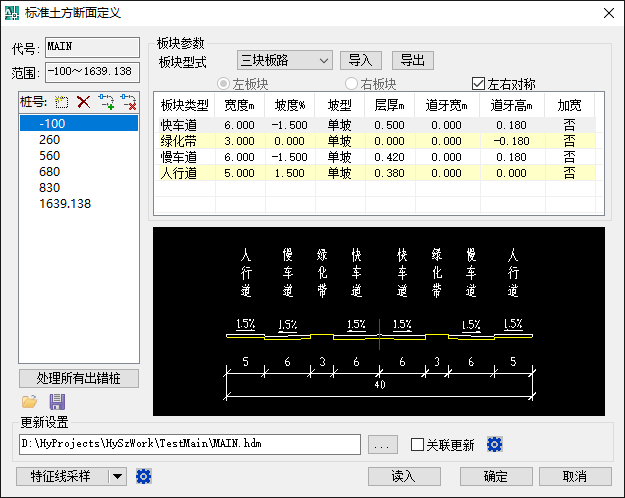

选择路线后会弹出断面设置界面，如下图所示：
定义土方计算绘图需要的沿线路基横断数据，设置各板块宽度、路拱、坡度、层厚、道牙高等数据。界面启动时一般会要求选择一条图面上已经存在的路线，同时软件也允许通过自由输入模式来允许自由编辑。但是自由输入模式下将不可以通过提取图面道路来获取数据。
l 对话框参数说明
1、 桩号代号：显示当前正在编辑的横断对应的桩号代号，及显示当前路线的桩号范围。

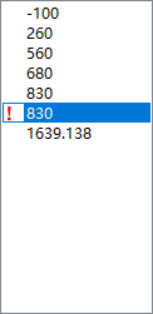

2、 断面列表：显示当前横断数据下所有的桩号，桩号列表允许添加、编辑和删除。如果新增了一个断面，但是其数据为空，此时列表中将显示一个感叹号以示区分。如果图面存在对应的道路，此时可以通过点击感叹号来由图面提取数据。
图 5.7 22
3、 处理所有出错桩：当图面存在多个无效的桩号时，可以通过点击此按钮，批量地由图面提取横断。
4、 板块信息：区分左右侧显示每个板块左右的参数数据。每个桩号的断面信息包括，板块类型、宽度、坡度、坡型、层厚、道牙宽及当前板块在进行加宽设计时是否允许加宽。绘图样式：软件默认提供三种默认的绘图样式。标准横断图、横断布置图和横断构造图。每种绘图配置均包含详细的绘制配置，以满足不同的个性化绘制需求。
5、 桩号采样：这里提供三种方式批量构造桩号，提取横断，并且加入到桩号列表。三种方式如下所示：
图 5.7 23
①图面标注桩采样：提取路线上已标注的桩号，并加入到桩号列表。
②整桩间距采样：指定桩号间距，批量生成桩号，并加入到桩号列表。
③特征线采样：指定某一图层的道路边线实体，软件会将整段道路范围内或者指定范围内的边线连接提取，并提供所有提取到的特征桩号。

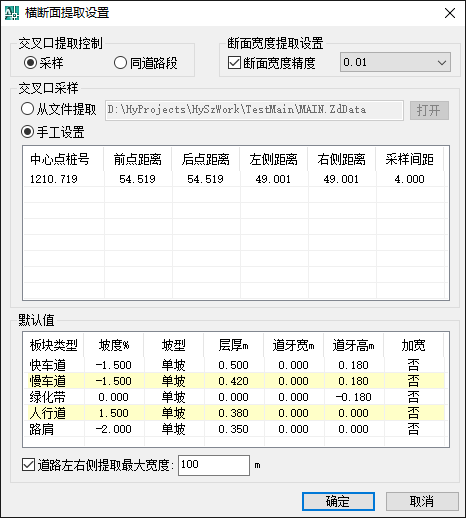

l 横断面提取设置
用来设置横断提取过程中用到的配置，主要包含交叉口设置、板块宽度精度、板块缺省值，提取宽度四类数据。
图 5.7 24
1、 交叉口提取控制：当需要提取的桩号位于交叉口范围内时，这里提供两种提取方案。采样，表示精确按照桩号所在位置进行提取横断；同道路段,表示将取最近的交叉口范围之外的断面作为当前断面。交叉口范围参照下侧列表控件中的具体数据。
2、 断面宽度提取设置：这里提供设置断面宽度是否取整，及取整时的宽度精度。
3、 板块参数缺省值：横断提取时，仅板块类型、宽度及坡型由图面分析得到，其他参数，例如坡度、层厚、道牙宽、道牙高及是否加宽将由此处取缺省值。
4、 道路左右侧提取最大宽度：设置横断提取时道路左右侧范围，此数据将影响对左右宽度范围内道路边线实体的搜索。当不选中时，软件内部将自动搜索道路左右侧宽度范围；当选中并设置时，将直接使用所设置的宽度数据。此外需要注意的是，对于不同的道路，需要视具体情况设置不同的宽度范围。
l 标准土方断面定义数据输入规则：
此规则只针对市政道路10.0及更早的版本。市政道路11.0之后版本不再强制要求此规则，但是兼容支持早期版本的断面数据。
1. 桩号列表框中列出各临界桩号。临界桩号表示板块内容或排列次序、宽度等参数发生变化的桩。若仅是宽度发生渐变，则只需输入开始变化和结束变化桩的桩号及其对应断面数据；若板块形式发生变化，比如从单块板变为三块板，则变化桩参数应连续输入两次，分别输入变化前和变化后的板块数据，且突变属性定为“是”；若道路板块属性发生变化，则变化桩参数应连续输入两次，分别输入变化前和变化后的板块数据。

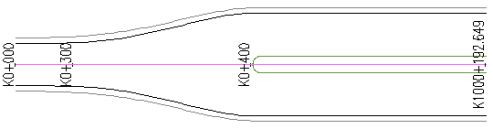

图 5.7 25所示道路，就应分别输入0桩、300桩、400桩、400桩、1192.649桩，桩号400处就是一个断面突变特征桩。(这张图上400也刚好是一个渐变特征桩)
图 5.7 25
2．若整条道路宽度无变化，板块类型也无变化则仅需输入首尾桩。
l 关联更新
如果是对已经完成后续设计的道路来重新提取横断形式，这里会允许通过联动主框架来修改后续的设计结果。更新的具体方法参照关联更新。
