用来定义及绘制标准横断面。对于同一条路线，标准横断面可以为一个或者多个断面。各个断面使用断面的名称来作为断面的标识。
单击[横断—标准横断面定义]，命令行提示：
选择已定义桩号的道路中心线或 [自由输入(Z)]<提取主桩号道路信息>:

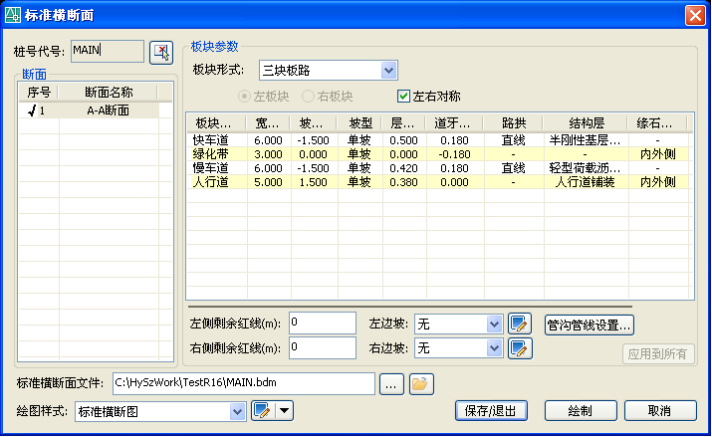

可以由图面拾取需要定义标准横断的路线，也可以提取当前主桩号道路或者采用自由输入的模式。完成后弹出“标准横断面”窗口，如图 5.7 16：
界面启动后，如果工作目录下存在桩号对应的标准横断面文件（*.bdm），则会优先读取文件内容。否则将由图面提取起始桩号处的断面形式来作为默认的标准断面数据。
l 对话框参数说明
1、 桩号代号：用于显示当前编辑内容所属的桩号代号，标明用来设置及绘制此道路的标准横断。如果需要切换对其他道路设置标准横断，需要使用右侧的拾取按钮，来拾取道路中心线。切换桩号后软件将切换界面显示的标注横断数据。
2、 断面列表：列举当前桩号代号下的标准断面列表。右键菜单允许添加和删除断面。当选中断面名称时，一方面显示编辑框，允许修改断面的名称。另外右侧显示按钮，允许由图面上拾取断面。
断面编辑示例
断面列表中可以使用右键菜单来添加、删除和将断面设为标准断面。右键菜单如下图所示：
此外界面中会标识一个默认断面，“标准土方断面定义”功能在右键菜单“同标准横断”、“设为标准横断”两个处将使用此处的默认横断。
3、 板块信息：区分左右侧显示每个板块左右的参数数据。每个桩号的断面信息包括，板块类型、宽度、坡度、坡型、层厚、道牙宽、路拱、结构层、缘石规格、左右红线位置、边坡数据以及管沟管线数据。其中路拱、结构层、缘石规格、边坡及管沟管线数据会弹出相应的界面来设置具体内容。
4、 绘图样式：软件默认提供三种默认的绘图样式。标准横断图、横断布置图和横断构造图。每种绘图配置均包含详细的绘制配置，以满足不同的个性化绘制需求。

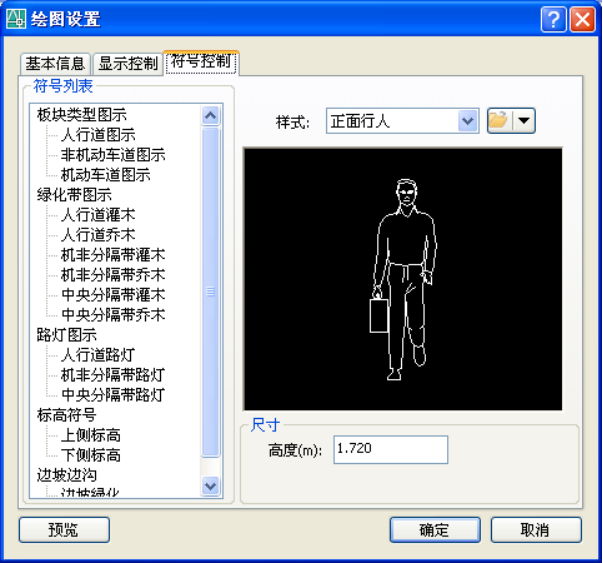

图 5.7 17
对于软件内置的三种绘图样式，默认绘制参数下所绘制的标准横断图如以下三张图所示。

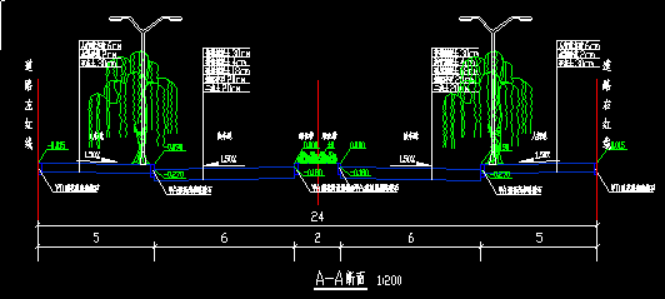

图 5.7 18标准横断图

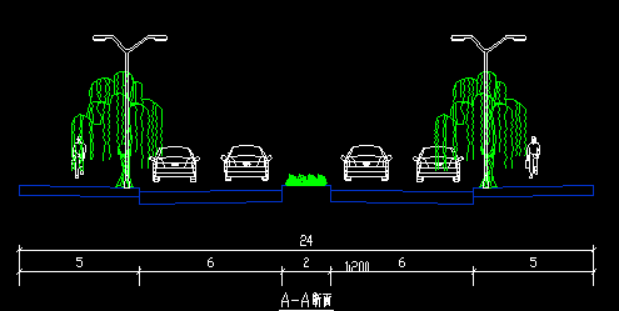

图 5.7 19横断布置图
图 5.7 20横断构造图
