单击[横断—测量图提取自然标高]，命令行提示：

选取桩号线 或[自由输入(Z)/导入桩号列表文件(I)]<主道路桩号线>:

键入关键字I，选择标高文件。

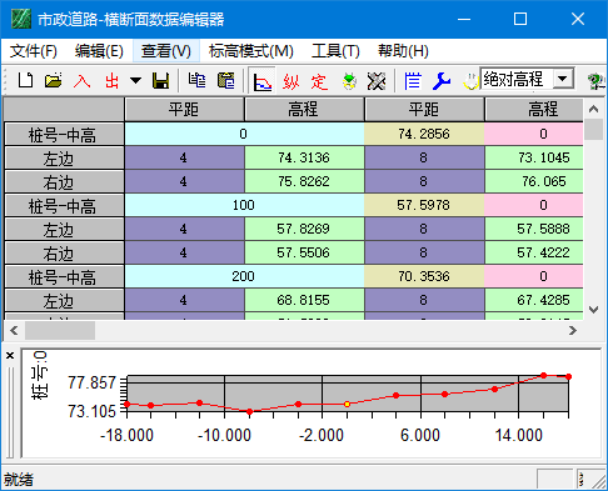

可以由图面拾取桩号线提取,拾取后弹出“横断面数据编辑器”窗口，如图 5.714：

图 5.714

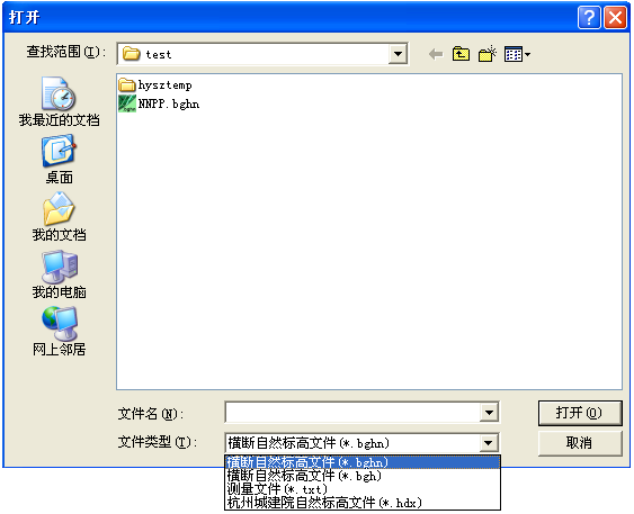

单击“横断面数据编辑器”文件下的“打开”命令，弹出如下窗口：

图 5.715

在文件类型中可选中“测量文件（*.txt）”。

注意源文件格式应满足：

1. 每一桩桩号(实数)单独放一行并且必须以字母K开头。(大小写均可，K与数字之间有没有空格均可)。

2. 除桩号行外，其余每一行第一项是测量点与中桩的距离(左侧为负)，第二项为标高，如果为双高程点，则第二项、第三项从左到右依次为第一标高、第二标高。

3. 中桩标高(距离为零)如果没提供，按内插计算。

4. 数字之间至少用一个空格隔开。

5. 文件中间可以有空行或其它文字等，程序将把空行忽略。
