菜单部分

菜单

分项

说明

【文件】

打开

横断面自然标高编辑器可以打开三种格式的文件：

l 新格式的横断面自然标高文件bghn。

l 老格式的横断面自然标高文件bgh。

l 测量文件txt。

测量文件的格式如下：

1) 每一桩桩号(实数)单独放一行并且必须以字母K开头。(大小写均可，K与数字之间有没有空格均可)。

2) 除桩号行外，其余每一行第一项是测量点与中桩的距离(左侧为负)，第二项为标高，如果为双高程点，则第二项、第三项从左到右依次为第一标高、第二标高。

3) 中桩标高(距离为零)如果没提供，按内插计算。

4) 数字之间至少用一个空格隔开。

例如：

k0

0 123.12

-15 124.7

15 125.12 123.17

k50

0 122.12

-10 123.81 124.45

10 122.1

导入

横断面自然标高编辑器可以导入多种格式的文件：

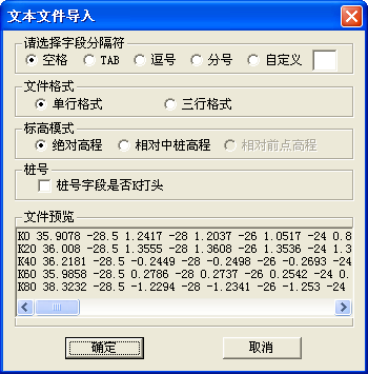

图 5.74

文件格式：

l 单行格式（一桩处的横断面数据用一行数据表示）
每行数据格式: 桩号 中高(第二中高) 平距 标高 平距 标高
注:若没有第二中高时,格式如下:桩号 中高 平距 标高 平距 标高 ….
平距左侧为负，右侧为正。

l 三行格式（一桩处的横断面数据用三行数据表示）
第一行：桩号 中高(第二中高) 若无第二中高：桩号 中高
第二行（左侧）：平距 标高 平距 标高
第三行（右侧）：平距 标高 平距 标高
三行格式中左右侧的平距都是正值。

导出

可以按三种格式导出文件。

例子：如图 5.75是60桩处的横断面自然标高数据。

图 5.75

按绝对高程模式导出文件格式如下：

K60 22 -4 22.3 -2 22.2 2 22.2 4 22 6 22

按相对中桩模式导出文件格式如下：

K60 22 -4 0.3 -2 0.2 2 0.2 4 0 6 0

按相对前点模式导出文件格式如下：

K60 22

2 0.2 2 0.1

2 0.2 2 -0.2 2 0

【编辑】

撤消

撤消上一步的操作。

复制

复制当前选中的区域。

粘贴

将复制的断面数据粘贴到选中的断面。

插入断面

插入一个空的断面数据。

删除断面

删除当前选中的断面数据。

【查看】

工具栏

打开关闭工具栏。

状态栏

打开关闭状态栏。

浏览某桩

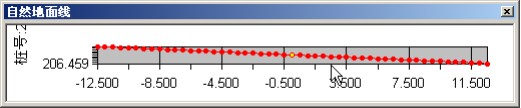

打开关闭下图所示的单桩“自然地面线”面板。

图 5.76

全屏

切换全屏状态。

【标高模式】

切换当前的高程模式。

【工具】

纵断面提取

打开一个纵断面文件，用其中的高程来代替横断面文件中的中桩高程。

图面提取

从测量地面线中提取横断自然标高。

图面循环提取

从多条测量地面线中循环提取横断自然标高。

提定距标高

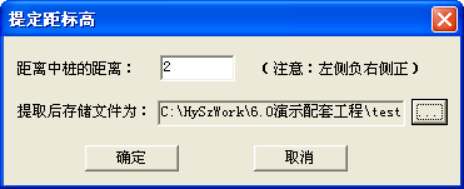

提取与中桩相距指定距离处的标高，将其存为纵断自然标高文件（*.bgz）。

图 5.77

横断中线偏移

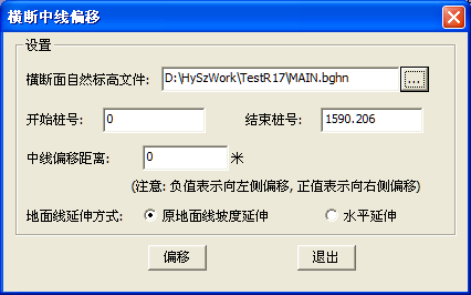

单击“横断中线偏移”，弹出图 5.78窗口，将横断自然标高数据按一定规则偏移，得到偏移后的自然标高数据。

图 5.78

生成桩号列表

点击“生成桩号列表”弹出图 5.79窗口。根据输入的起始桩号、终止桩号、整桩间隔初始化自然标高数据。

图 5.79

按桩号排序

单击“按桩号排序”，将编辑器中的数据按桩号由小到大排序。

设置

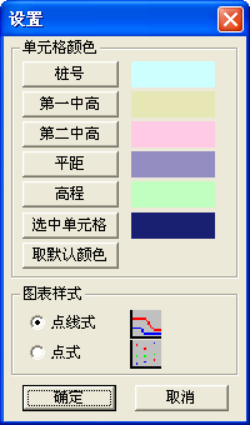

点击“设置”弹出图 5.710窗口。在这里可设置单元格的颜色和图表的样式。

图 5.710

导出到Excel

将编辑器数据导出到Excel文件中。

从Excel导入

从Excel当前表中导入数据到编辑器中。

标高范围检查

对编辑器中的自然标高进行范围检查。超出设定的范围值时，会有提示，方便用户检查。

列表部分

每一桩的自然标高数据都由三行构成：桩号-中高；左边；右边；

图 5.711

桩号-中高

由三个单元格构成，依次表示：桩号，第一中高，第二中高。

左边

道路左侧的自然标高数据，由平距和高程单元构成。

l 当高程模式为绝对高程时：平距指的是该点距离中桩的距离；高程为该点的绝对高程。

l 当高程模式为相对中桩时：平距指的是该点距离中桩的距离；高程为该点相对中桩的高程。

l 当高程模式为相对前点时：平距指的是该点距离前一个高程点的距离；高程为该点相对前一个高程点的相对高程。

一个平距高程单元由两个单元格构成。在最后一组平距高程单元格中直接回车程序会自动增加一个平距高程单元。再空回车一次切换到下一行。

右边

道路右侧的自然标高数据，格式及含义与左侧相同。
