如果平面图是画在地形图中（必须是矢量化的有高程数据的地形图，请参照5.2），则程序可直接从地形图中提取自然标高信息。

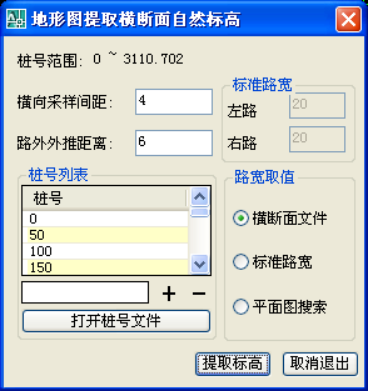

单击[横断—地形图提取自然标高]，选取要提取标高的道路中心线，弹出“地形图提取横断面标高”窗口，如图 5.72：

图 5.72

各项参数含义如下：

1. 横向采样间距：指垂直于道路中心线方向每隔几米提一个点的数据。

2. 路外外推距离：指上面采点边界一直到距道路横向外边界多远处。

3. 桩号列表：列出要提取标高的桩号，其间隔与桩号自动标注时的间隔相同。

4. 新增加桩号：直接编辑框中输入桩号值，点右边的按钮可加入到“桩号列表”中；同样是指从“桩号列表”中删除不需要的桩号。

5. 路宽取值：路宽取值有三种方式：
：可以非常准确的通过横断文件(*.hdm)计算出来。要求必须已经定义好正确的*.hdm 文件，并且文件名一定要与道路的桩号代号相同。
：此方法要求直接输入道路宽度，简单快速。但不能满足不等宽道路。
：此方法不需要进行任何定义即可由图面自动提取道路宽度，但是在少数情况下会出现宽度提取不准确的情况。

6. 点击按钮，选取桩号列表文件，更新桩号列表。

设置完参数后，点按钮，程序会开始提标高且自动打开“横断面数据编辑器”将提取到的数据显示在里面。
