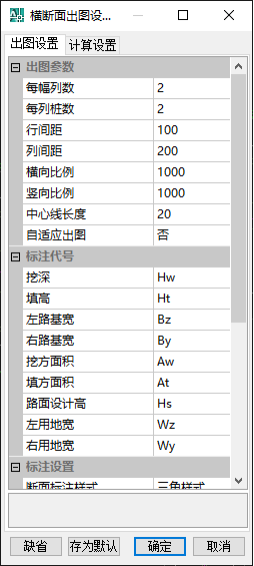

出图参数

每幅列数

每一幅绘制的横断面的列数。

每列桩数

每一列的桩数。

行间距

相邻两行横断面图之间的竖向距离。

列间距

相邻两列横断面图之间的横向距离。

横向比例

每一桩横断面图的横向比例

竖向比例

每一桩横断面图的竖向比例

中心线长度

每一桩横断面图的中心白色竖线的长度。

自适应出图

根据图框和断面的大小自动调整每幅图出多少个断面

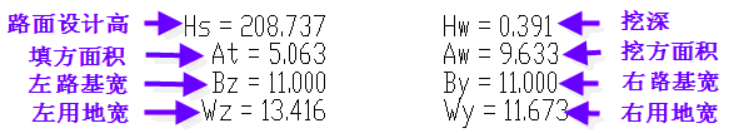

标注代号

标注设置

断面标注样式

                              竖线样式                        三角样式

文字标注样式

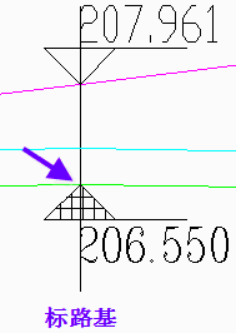

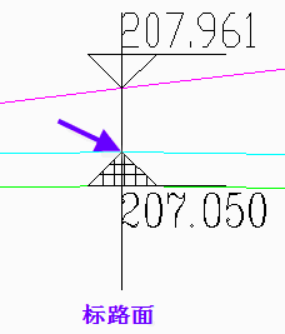

标高标注位置

标路基宽

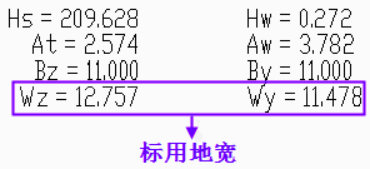

标用地宽

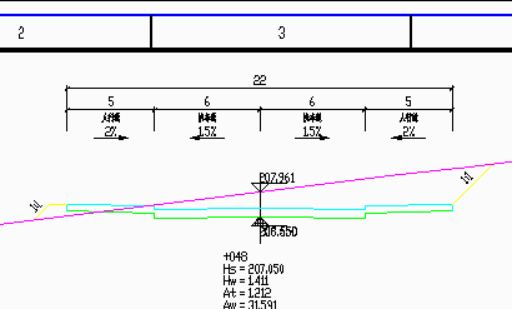

标注断面尺寸

标路边缘高

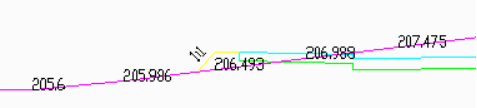

标注地面线所有变坡点高

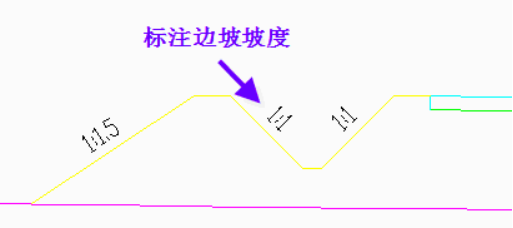

标注边坡坡度

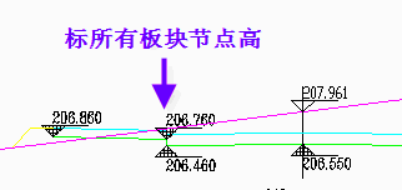

标所有板块节点高

标注板块坡度

 提供“是”、“否”、“仅标注超高段”选项。

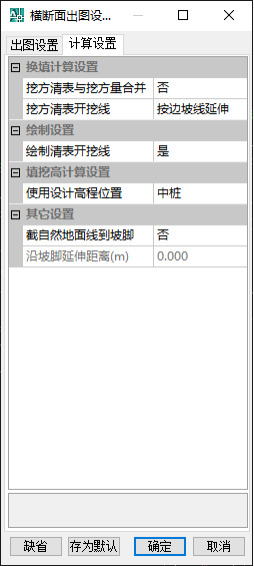

其他设置

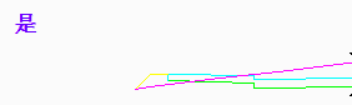

截自然地面线到坡角

换填计算

挖方清表与挖方量合并

选项为是、否。是：绘制横断面图土方量计算时，挖方总量应包含清表挖方量。区别体现在横断面图、土方计算表，例如：

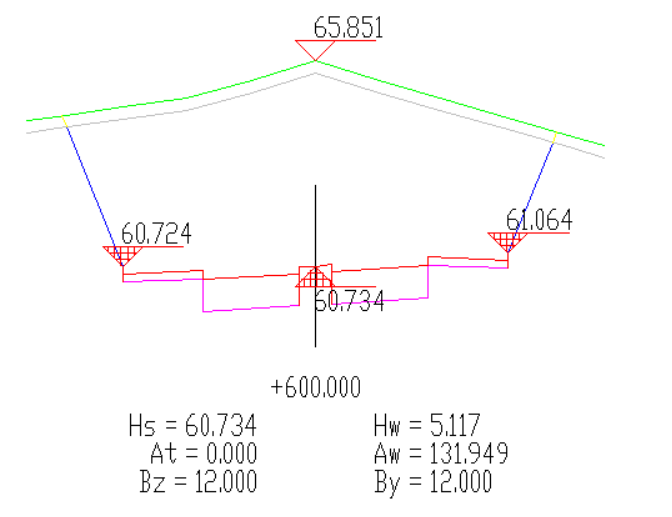

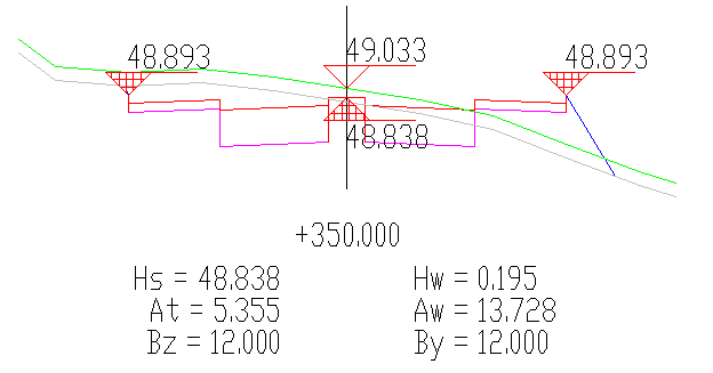

否，AW不包含清表挖方量。

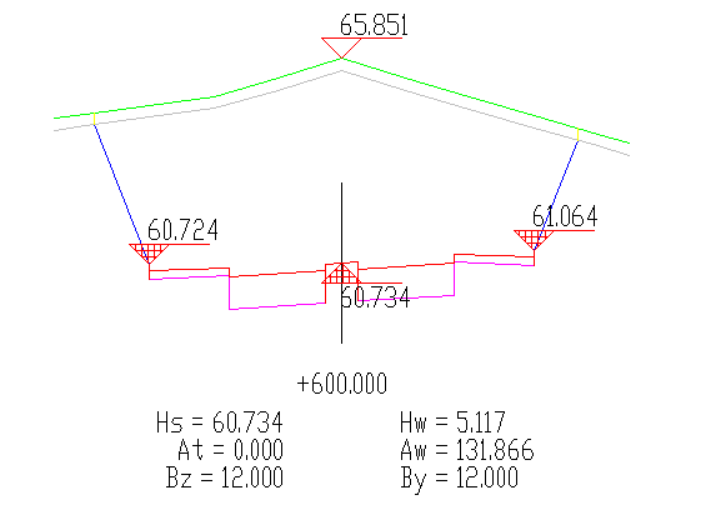

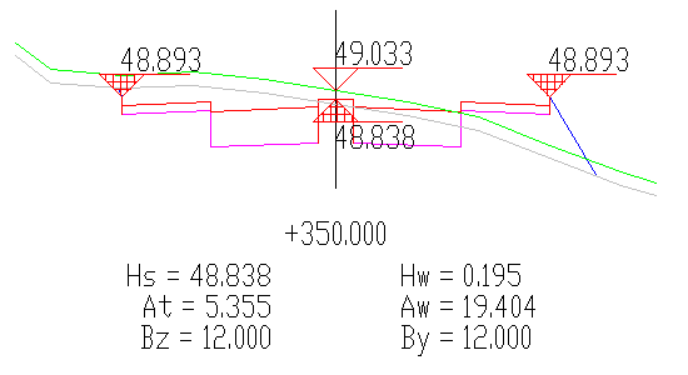

是，AW包含清表挖方量。

挖方清表开挖线

有垂直、按边坡线延伸两个选项。垂直时，同之前的计算方式，挖方清表垂直开挖。按边坡线延伸时，即沿着边坡坡度延伸至自然地面线。两种方式计算出来的请表量不同，可在清表统计表中进行查看。

挖方清表开挖线-垂直，图中黄色短线为开挖线。

挖方清表开挖线-按边坡延伸，图中黄色短线为开挖线。

绘制设置

绘制清表开挖线

横断面绘制时，新增是否绘制开挖线。是的时候绘制。图层为SZ-HDM-KWX。
