将用户图层的实体刷到纵断草图标注层上，当用户在草图上有手工标注时使用，定义后在使用纵断面绘制时选中“草图数据出图”方式起效。

使用步骤：

1. 选择对象，可从图面选择实体，也可指定某图层上的所有实体。

2. 从列表中目标图层。

3. 点击“确定”完成刷层。

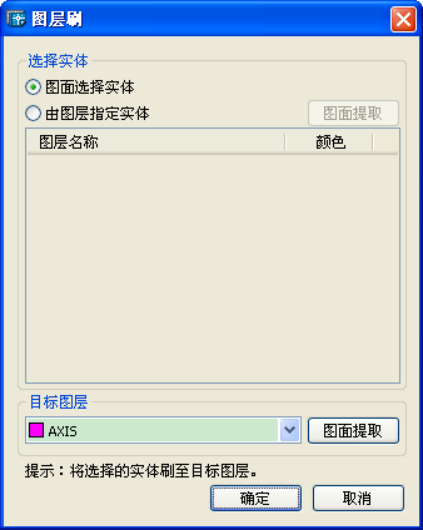

单击[纵断—转换草图标注层]，弹出如图 5.644对话框：

图 5.644

参数说明：

“图面选择实体”：从图面选择目标实体。

“由图层指定实体”：提取选中的图层上的所有实体。

“图面提取”：从图面实体提取目标图层，命令行提示：

请选择要刷层的实体:

“目标图层”：从列表中选择目标图层。

“图面提取”：从图面实体提取目标图层，命令行提示：

请选择目标图层所在的实体:

 “确定”：点击按钮完成刷层。
