选择裁图页面进行裁图，也可使用固定长度直接进行裁图。

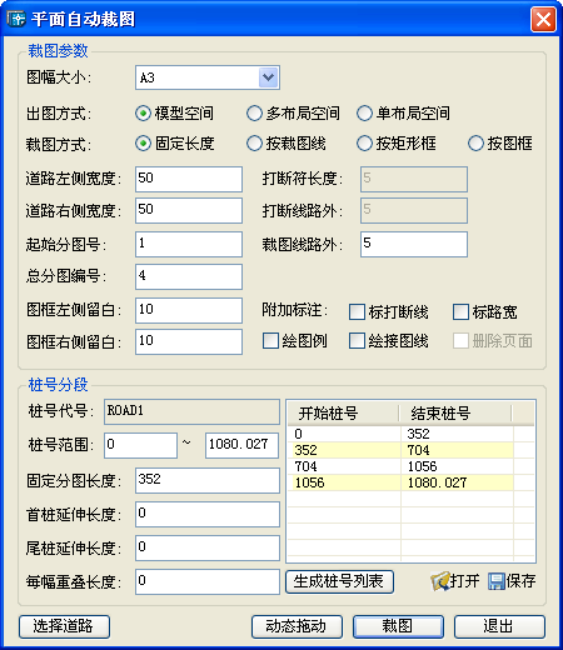

单击[平面—分图—平面自动裁图]，弹出如图 5.5 158的对话框：
参数说明：
“选择道路”：由于软件默认提取了主桩号道路，点击该按钮可选择其他道路进行裁图。点击后命令行提示：
选择定义桩号的道路中心线:
“图幅大小”：裁图使用的图框大小，默认使用“设置一图框设置”中的当前图框，可选项有A0、A1、A2、A3、A4。
“出图方式”：裁图绘制的位置，可选项有模型空间、多布局空间、单布局空间。
“裁图方式”：绘制的裁图页面类型，可选项有裁图线、矩形框、图框。
“道路左侧宽度”：裁图时延中心线向道路左侧扩展宽度。
“道路右侧宽度”：裁图时延中心线向道路右侧扩展宽度。
“起始分图号”：页面的起始编号，软件将为本次绘制的页面依次编号，裁图时将标注图框中的“第X页”。
“总分图编号”：页面的总编号，裁图时将标注图框中的“共X页”。
“图框左侧留白”：动态影响“固定分图长度”，用于调整图框绘图区域的宽度。
“图框右侧留白”：动态影响“固定分图长度”，用于调整图框绘图区域的宽度。
“打断符长度”：绘制在每幅图中的道路起终点打断处，设置打断符的长度。
“打断符路外”：绘制在每幅图中的道路起终点打断处，设置打断符在道路边线外的长度。
“裁图线路外”：绘制在每幅图中的道路起终点处，设置裁图线在道路边线外的长度。
“标打断线”：设置是否在裁图中绘制打断线。
“标路宽”：设置是否在每幅图中的道路起终点处标注道路各板块宽度。
“绘图例”：设置是否在每幅图中绘制各裁图页面的图例，图例中显示编号，当前图例绘制有斜线填充。
“绘接图线”：绘制在相邻两幅图的重叠处，方便拼图。
“删除页面”：当裁图到布局空间时，视口中的页面会被保留，影响效果。可使用该选项在裁图口从图面删除裁图页面。
“桩号范围”：软件提取道路的起始桩号和终止桩号，计算桩号列表使用。
“固定分图长度”：根据所选图幅的绘图区域计算得到的分图长度，保证裁剪的道路长度可以绘制在图框内。
“首桩延伸长度”：向道路起点外延伸的距离，保证可以裁剪到道路周围图素。
“尾桩延伸长度”：向道路终点外延伸的距离，保证可以裁剪到道路周围图素。
“生成桩号列表”：重新生成桩号列表，控制裁图页面绘制位置。
“打开”：打开已经存在的桩号分段文件（*.sseg）。
“保存”：保存桩号列表到桩号分段文件（*.sseg）。
“动态拖拽”：动态拖拽图面的裁图页面，并且支持拖动页面后续页面的联动变化，点击按钮后命令行提示：
请选择要定位的第一个裁图线:
请指定裁图线的位置:
“裁图”：点击按钮后命令行提示：
请选择裁图线:
是否编辑分图范围 (Y/N)<Y>::
请选择裁图插入基点:

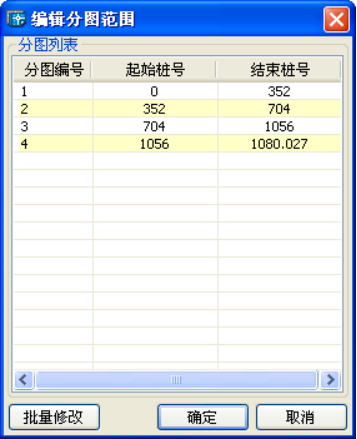

当使用矩形框、图框裁图时，允许用户修改图框中标注的裁图范围，输入Y回车，弹出如图 5.5 159对话框：
“分图编号”：显示各图幅的编号。
“起始桩号”：修改图框中标注的起始桩号范围。
“结束桩号”：修改图框中标注的结束桩号范围。
“批量修改”：在图面上动态点取各图幅的桩号范围，点击后命令行提示：
请输入分图编号[1]的起始桩号(0~352)<0>::
请输入分图编号[1]的结束桩号(0~352)<352>:
