平面和纵断面裁图统一进行，将同一桩号段的平面图、纵断图对齐后绘制在一个图框内。参数设置主要分为“基本参数”、“纵断设置”、“平面设置”，其中“基本参数”设置了平面图和纵断图一些公用参数；“纵断设置”实际调用了“纵断一纵断面绘制”功能，屏蔽了个别参数；“平面设置”主要设置平面图参数，例如裁图路宽、附加标注等。

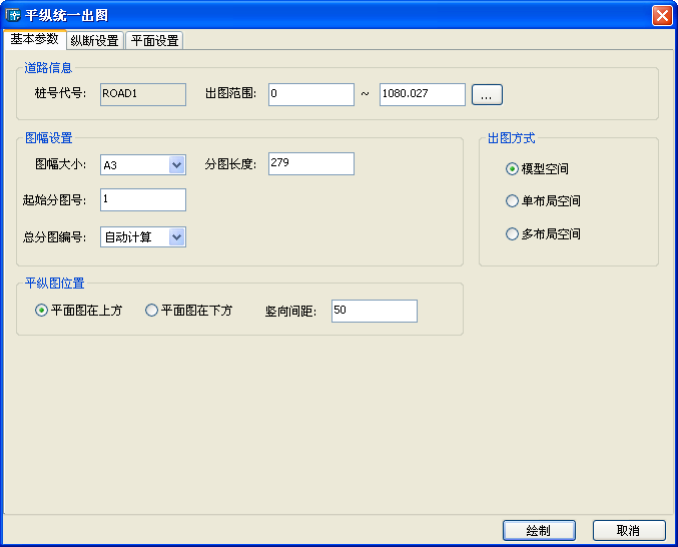

单击[平面—分图—平纵统一裁图]，弹出如图 5.5 160的对话框：
点击菜单后，命令行提示：
请选择已经定义桩号的道路中心线 <提取主桩号道路信息>:
参数说明：
“出图范围”：提取的道路起始桩号和结束桩号，该参数可控制裁图范围。
：从图面拾取桩号，点击后命令行提示：
在道路中心线上拾取起始桩号:
在道路中心线上拾取结束桩号:
“图幅大小”：设置裁图使用的图框大小，动态控制“分图长度”。可选项有A0、A1、A2、A3、A4。
“分图长度”：根据所选图幅的绘图区域计算得到的分图长度，保证裁剪的道路长度可以绘制在图框内。
“起始分图号”：页面的起始编号，软件将为本次绘制的页面依次编号，裁图时将标注图框中的“第X页”。
“总分图编号”：页面的总编号，裁图时将标注图框中的“共X页”。可选项有自动计算、手工输入。
“平面图位置”：设置平面图与纵断图的上下位置关系，竖向间距指的是下图顶端与上图底端的间距。
“出图方式”：裁图绘制的位置，可选项有模型空间、多布局空间、单布局空间。
“道路左侧宽度”：裁图时延中心线向道路左侧扩展宽度。
“道路右侧宽度”：裁图时延中心线向道路右侧扩展宽度。
“打断符长度”：绘制在每幅图中的道路起终点打断处，设置打断符的长度。
“打断符路外”：绘制在每幅图中的道路起终点打断处，设置打断符在道路边线外的长度。
“裁图线路外”：绘制在每幅图中的道路起终点处，设置裁图线在道路边线外的长度。
“标打断线”：设置是否在裁图中绘制打断线。
“标路宽”：设置是否在每幅图中的道路起终点处标注道路各板块宽度。
“绘制图例”：设置是否在每幅图中绘制各裁图页面的图例，图例中显示编号，当前图例绘制有斜线填充。
“绘制”：参数设置完成后点击按钮后，命令行提示：
回车退出 / 点取首幅图图框左下角:
输入空栏与中桩设计高的高差(有多个时用逗号隔开)<0.0>:
