主要用来设置平面部分道路交叉口处理时的倒角参数与路口渠化时的渠化参数。平面设置界面有两个页签：倒角设置和渠化设置。

倒角设置：

用来设置道路交叉口自动倒角时候转弯弧半径的大小。可以根据车速或路宽及红线宽等条件来自动匹配道路倒角的半径或切角的值。

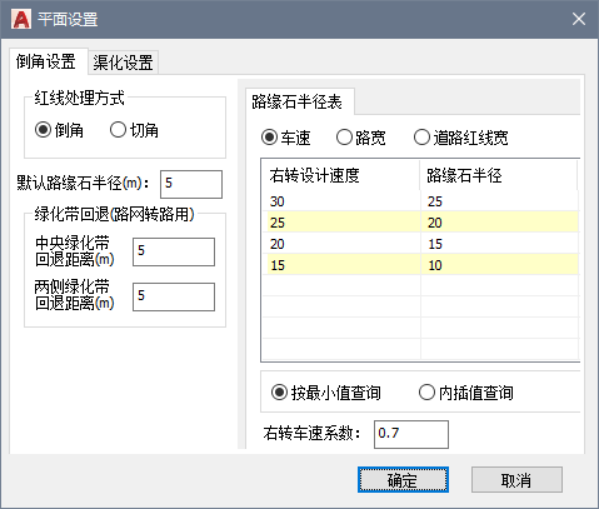

“倒角设置”窗口，如图 5.51

图 5.51

“红线处理方式”

用来设置道路人行道边线转弯是倒角方式或切角方式。

“默认路缘石半径”

软件首先使用“路缘石半径表”查表得到的值进行处理，当处理失败时，会使用设定的默认值尝试重新处理一次。

“中央绿化带回退距离”

由倒角半径终点截面开始，回退此距离开始布设中央的绿化带。

“两侧绿化带回退距离”

由倒角半径终点截面开始，回退此距离开始布设两侧的绿化带。

“路缘石半径表”

路缘石半径的设置方式有三种：1.由车速设置，即每个车速段对应一个倒角半径。2.由路宽设置，相应的进口路路宽和出口路路宽对应不同的缘石半径。3.由道路红线宽设置，相应的道路红线宽对应不同的缘石半径。

注：这里的红线宽指路两侧的人行道边线之间的距离。

车速设置：

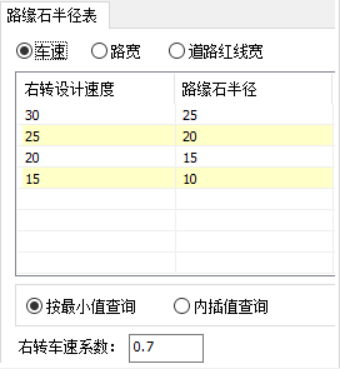

图 5.52

车速设置界面如上图所示，二者之间默认的关系参照《城市道路交叉口设计规程CJJ152-2010》4.3.2中的说明进行调整。如下表：

“右转车速系数”

车辆在交叉口转弯时的车速一般会小于转弯前道路的设计时速，这里乘以一个小于1的系数来表示右转设计速度。

路宽设置：

路宽设置界面如下图所示：

图 5.53

路宽：指的是慢车道之间的距离。

路宽一：右转时起点的道路路宽

路宽二：右转时结束点的道路路宽

道路红线宽设置：

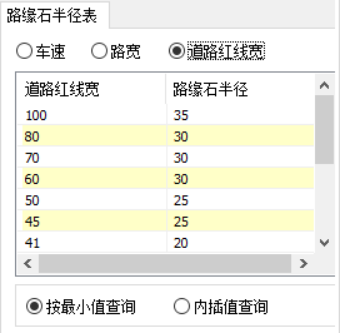

红线宽设置界面如下图所示：

图 5.54

道路红线宽指道路两侧人行道边线之间的距离。

查表方式有两种：按最小值查询和内插值查询。

按最小值查询：

当查表项与表格值完全匹配时，取表中对应一行的路缘石半径列的值。

当查表项大于表格值最大时，取表中最大者对应一行的路缘石半径列的值。

当查表项小于表格值最小时，取表中最小者对应一行的路缘石半径列的值。

当查表项小于表格值第N行，大于表格值第N+1行，取表中N+1行对应的路缘石半径列的值。

内插值查询：

当查表项与表格值完全匹配时，取表中对应一行的路缘石半径列的值。

当查表项大于表格值最大时，求得查表项与表中最大者的增大倍数i，取最大者对应一行的路缘石半径列的值*倍数i得到查表值。

当查表项小于表格值最小时，求得查表项与表中最大者的缩小倍数i，取最大者对应一行的路缘石半径列的值*倍数i得到查表值。

当查表项小于表格值第N行，大于表格值第N+1行，在第N+1行与第N行之间按普通内插法取路缘石半径的值。

渠化设置：

用来设置道路渠化路段的渠化宽度、展宽段长度、渐变段长度按道路条件自动匹配的默认取值。

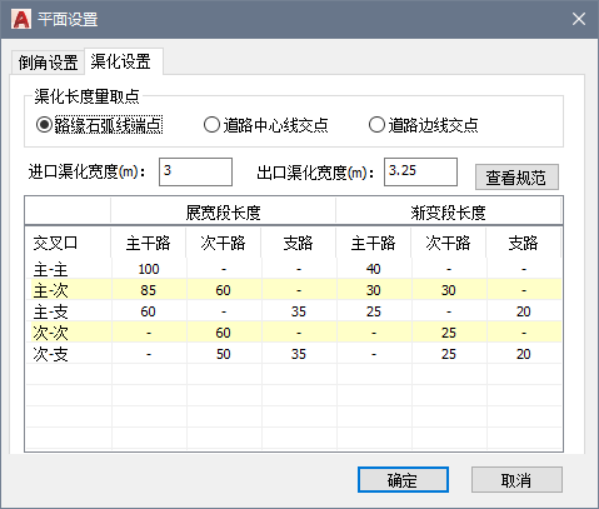

“渠化设置”窗口，如图 5.55：

图 5.55

渠化长度量取点：

渠化路段由道路交叉位置由内向外拓展，首先是展宽段长度，其次是渐变段长度。

渠化展宽段的量取基点有三种：路缘石弧线端点、道路中线交点、道路边线交点。

渠化宽度：

可以设定进口与出口渠化宽度的默认取值。

查看规范：

显示《GB50647-2011 城市道路交叉口规划规范》中渠化相关部分的说明。

展宽段长度与渐变段长度表格：

参照《GB50647-2011 城市道路交叉口规划规范》表4.1.3-2。
