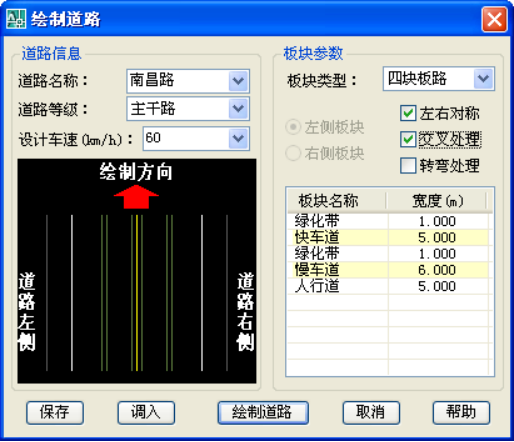

单击[平面—道路绘制]，弹出“道路绘制”窗口，如图 5.56：

图 5.56

绘制过程：

e) 选择或者自定义板块类型：

道路绘制可以选择标准板块类型绘制，也可以任意定义板块内容。左右板块不对称时，取消项目前的对勾，然后分别设置左右板块的参数。当需要绘制非标准板块类型道路时，在板块列表区“板块名称”上单击鼠标右键即可弹出编辑菜单。需要修改板块类型的在相应“板块名称”上单击左键即可选择。

f) 输入道路名称、设计车速，选择道路等级。设计车速影响后续的超高加宽计算。

g) 道路绘制时若选择，则道路相交时程序可自动处理，缘石半径是根据前面倒角设置时设置的倒角规则来处理的。

h) 道路绘制时若选择，则在转弯的地方会提示输入倒角半径并自动进行倒角。

i) 设置好后，点击就可以在平面上一次把道路各板块都绘制出来，在绘制时可以直接在图面点取定位也可输入交点坐标来定位道路。

按钮可以将本次设置的所有参数保存到文件当中，下次打开对话框时可以使用按钮调入这个文件，使用上次道路绘制的参数。
