线转道路（XZDL）

单击[平面—线转道路]，命令行提示：

请选择要作为道路中心线的实体：

如果选择的中心线已经定义过桩号则直接弹出对话框，如果没有定义过桩号，则有如下提示：

是否对连续部分线转道路 N / <Y>:<Y>:

程序从选择集中寻找出一组连续的中心线并将它们的颜色变成红色

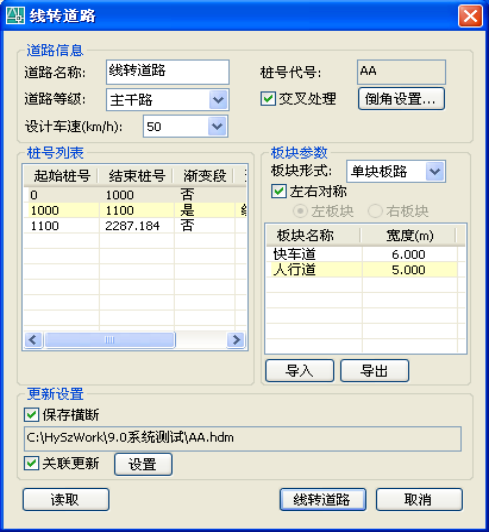

选择完实体弹出“线转道路”窗口，如图 5.57：

图 5.57

界面说明：

道路信息

道路名称

指定道路的名称。道路名称为空时在线转道路时默认把道路名称设为“线转道路”。

道路等级

指定道路的等级。

设计车速

指定道路的设计车速。默认的车速列表随道路等级的变化而变化。

桩号代号

选择的道路中心线的桩号代号，不可编辑。

交叉处理

线转道路时是否对相交道路进行交叉处理。

倒角设置

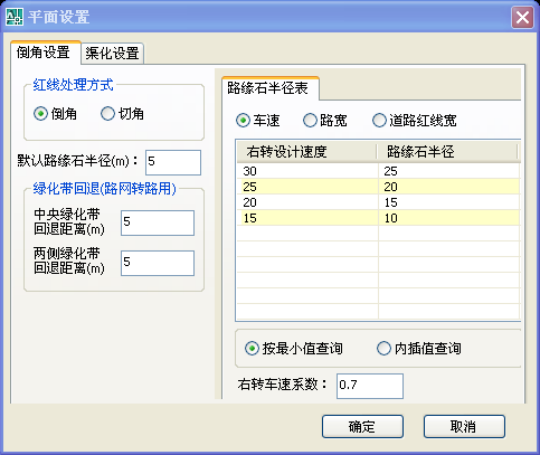

进行交叉处理时此按钮可用，按钮按下后弹出倒角设置对话框，设置道路交叉处理时需要的倒角参数

图 5.58

桩号列表

起始桩号 ~ 结束桩号

指定桩号段列表。如果存在桩号代号对应的横断面文件(*.hdm)，则由横断面文件初始化桩号段列表和对应的横断面参数。否则给出首桩 ~ 尾桩桩号段，显示默认横断参数（单板块路、左右对称）。

是否渐变段

指定当前桩号段是不是渐变段。对于渐变段，不需要指定横断形式，但需要设定过渡方式；对于非渐变段，需要指定横断形式，但不需要设定过渡方式。

过渡方式

在路幅发生变化的桩号段指定左右侧板块的过渡方式。有线性、高次抛物线两种形式。

右键菜单

新建

在桩号段列表末尾添加一个桩号段。默认的板块形式为单块板，左右对称。

插入

在桩号段列表指定位置处添加一个桩号段。默认的板块形式为单块板，左右对称。

删除

删除指定的桩号段。

复制断面

复制指定桩号段的横断形式。

粘贴断面

把复制的横断形式赋给当前选择的桩号段对应的横断，允许同时选中多个桩号段。

同标准断面

提示用户选择(*.bdm)文件并为当前断面赋值。允许同时选中多个桩号段。

设为标准断面

将当前选中桩号段（非渐变段）对应的横断形式保存为(*.bdm)文件。

清空

清空桩号段列表。

板块参数

板块形式

指定当前桩号段的板块形式。

左右对称

指定当前桩号段的左右板块是否对称。对称时下面的左右板块Radio不可用，不对称时下面的左右板块Radio可用，需要分别设定左右侧各个板块名称和宽度。

板块名称

指定板块的名称。

宽度

指定板块的宽度。

导入

导入板块定义文件(*.bk)到当前横断形式。

导出

将当前的横断形式保存到板块定义文件(*.bk)。

右键菜单

新建

在板块形式列表末尾添加一个板块。

插入

在板块形式列表指定位置处添加一个板块。

删除

删除指定的板块。

上移

把当前板块向上移动。

下移

把当前板块向下移动。

最上

把当前板块置为第一个板块。

最下

把当前板块置为最后一个板块。

清空

清空板块形式列表。

更新设置

保存横断

是否更新横断数据文件。

横断文件名

指定要更新的横断数据文件名称，默认显示的hdm文件名为桩号线对应的hdm文件名；如果桩号线对应的hdm文件不存在，则根据桩号代号命名(如当前的桩号代号为AA，则默认显示的hdm文件名为AA.hdm。)，hdm文件名称文本框不可编辑。如果设定的hdm文件不存在，程序会自动创建横断数据文件。

关联更新

是否更新与横断数据文件关联的内容（如横断面图、土方量相关表格等）。

设置

设定更新哪些与横断数据文件关联的内容（如横断面图、土方量相关表格等）。

“读取”按钮

选择横断面文件(*.hdm)或者线转道路文件（*.zhd），读取并添加到桩号段列表控件以及对应的横断参数中。默认使用线转道路文件（*.zhd）。

“线转道路”按钮

① 对已经定义过桩号的中心线“线转道路”

选中已经定义过桩号的中心线中的任何一个曲线实体，软件会找到该桩号所有的实体并弹出图6-31所示的对话框。对话框中显示了该道路的初始化信息，例如车速、桩号列表等。

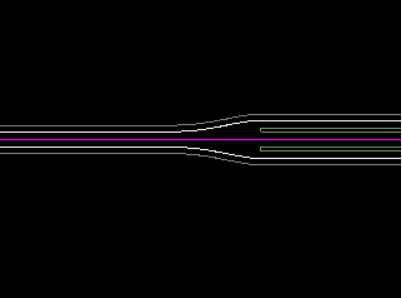

对于前后路幅不同的道路可以分别定义每一个桩号段的板块参数和渐变段，然后在左侧的桩号段列表中设定渐变段过渡方式。如：桩号0 ~ 100处为单块板，桩号200 ~ 400处为三块板，需要设定桩号段0 ~ 100为单块板，桩号段200 ~ 400为三块板，桩号段100~200设为渐变段并设定过渡方式。最后点取程序就会自动把整条中心线转化为道路。两段道路中间的过渡部分程序也会自动进行“路幅变宽”处理。
