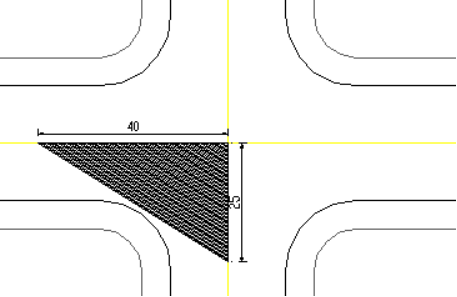

用于在交叉口按照两车道的停车视距绘制视距三角形。如下图 5.5 37：
视距三角形绘制示例

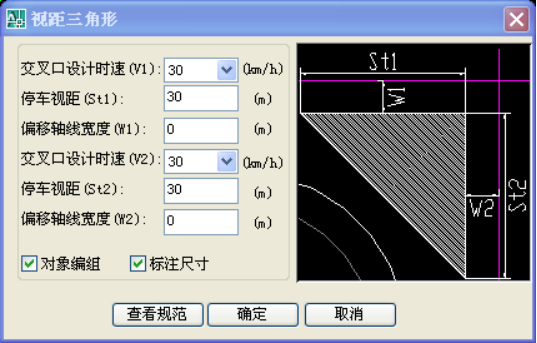

单击[平面—路口处理—视距三角形]，弹出对话框，如图 5.5 38所示：
界面说明：
设计参数
交叉口设计时速(V1)：
指定交叉口处第一条道路的设计时速。设计时速变化时，会从停车视距表中取得相应的停车视距显示在停车视距文本框中。
停车视距(St1)：
指定交叉口处第一条道路的停车视距。
偏移轴线宽度(W1)：
指定视三角形距第一条参考轴线的偏移宽度。
交叉口设计时速(V2)：
指定交叉口处第二条道路的设计时速。设计时速变化时，会从停车视距表中取得相应的停车视距显示在停车视距文本框中。
停车视距(St2)：
指定交叉口处第二条道路的停车视距。
偏移轴线宽度(W2)：
指定视三角形距第二条参考轴线的偏移宽度。
对象编组：
是否对绘制出的视距三角形进行编组。
标注尺寸：
是否标注尺寸。

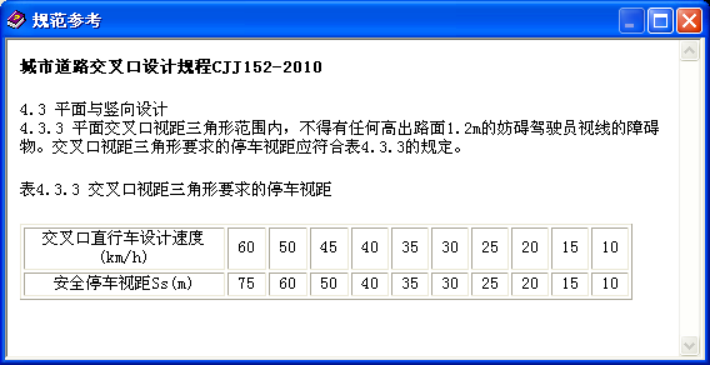

“查看规范”按钮
显示视距三角形的设计规范。规范内容参考《城市道路交叉口设计规程CJJ152-2010》4.3.3。
图 5.5 39
“确定”按钮
提示选择交叉口两条车道轴线后绘制视距三角形。
“取消”按钮
退出视距三角形对话框。
操作示例：
根据《城市道路交叉口设计规程CJJ152-2010》4.3.3，停车视距规范如下：
交叉口直行车 设计速度 (km/h） | 60 | 50 | 45 | 40 | 35 | 30 | 25 | 20 | 15 | 10 |
安全停车视距Ss (m) | 75 | 60 | 50 | 40 | 35 | 30 | 25 | 20 | 15 | 10 |
1、 选择设计时速后，根据选择的设计时速从上表中查出安全停车视距，在对应的停车视距文本框中显示，也可以手动编辑停车视距。
2、 在视距三角形对话框中设置好参数，按下
按钮，程序会自动对输入的设计值进行规范检查，如果不符合规范，弹出消息提醒框，可以忽略提醒继续设计。规范检查依据参照《城市道路交叉口设计规程CJJ152-2010》4.3.3。

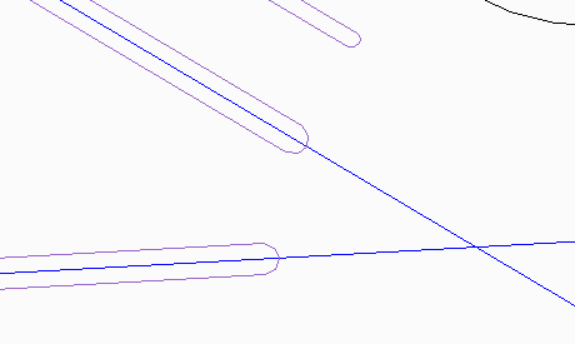

3、 对话框自动隐藏，命令行提示：选择第一条车道轴线。如图 5.5 40所示。

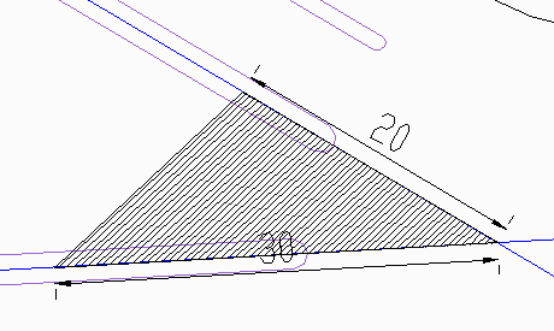

4、 选择第二条车道轴线。之后程序开始绘制，结果如图 5.5 41所示：
