导流岛共有五种形式。如下图：
图 5.5 20导流岛a 图 5.5 21导流岛b1
图 5.5 22导流岛b2 图 5.5 23导流岛c
图 5.5 24导流岛d

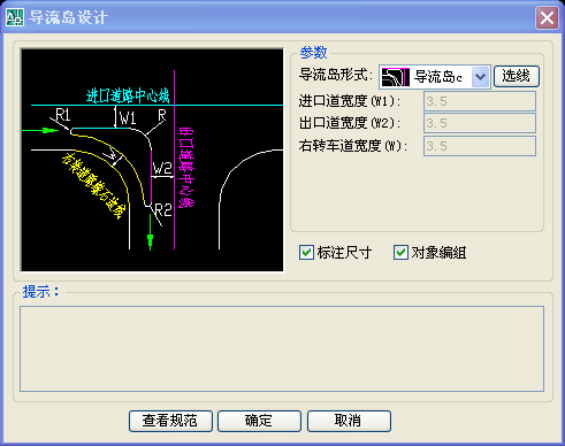

单击[平面—路口处理—导流岛]，弹出对话框，如图 5.5 25所示：
界面说明：
参数
导流岛形式：
指定导流岛的形式。导流岛共有导流岛a、导流岛b1、导流岛b2、导流岛c、导流岛d五种形式。具体形式可以参考对话框左侧图片中的示例。
设计参数：
设计各种形式的导流岛所需要的参数。不同形式的导流岛所需要的设计参数也不相同，各个参数的含义请参考对话框左侧图片中的示例。
在各个设计参数文本框获得焦点后，左侧预览图片中相应的参数会闪烁显示以表明当前设计参数的含义。
“选线”按钮
选择设计导流岛的道路边线或中心线。选线之前，各个设计参数都不可用。选线之后，各个设计参数可用，可以输入各个设计参数值。导流岛形式切换时，需要重新选线。其中导流岛b2和导流岛c所需要的设计线相同，所以这两种形式切换时不需要重新选线。
标注尺寸
是否标注导流岛尺寸。
对象编组
是否对绘制出来的导流岛的各个对象进行编组。
提示
绘制导流岛失败时的错误提示信息。
“查看规范”按钮

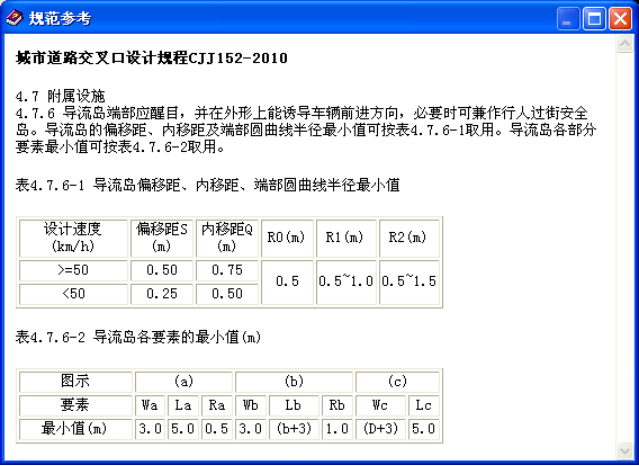

显示导流岛的设计规范。规范内容参考《城市道路交叉口设计规程CJJ152-2010》4.7.6。
图 5.5 26
“确定”按钮
针对不同的导流岛形式根据设计参数线绘制导流岛。
绘制完成后，命令行提示：
绘制出的导流岛效果如图，是否满足？ [是(Y)/否(N)] <Y>:
Y：确人设计效果。
N：返回设计界面重新输入设计参数进行设计。
“取消”按钮
退出导流岛绘制对话框。
操作示例：
1. 导流岛形式发生变化时，左侧幻灯片以及绘制参数相应发生变化。
2. 按下
按钮，选择导流岛设计时所需要的道路边线或道路中心线，选线之后各个设计参数才可用。
3. 在对话框中设置各种导流岛参数。设计过程中，程序会自动进行规范提示和有效值提示：在文本框获得焦点后，如果该参数有规范要求，弹出气泡提示相应的规范内容。规范提示依据参照《城市道路交叉口设计规程CJJ152-2010》4.7.6；另外，在文本框获得焦点后，程序还会自动计算出该参数的有效设计值范围，弹出气泡提示相应的有效设计值范围。（导流岛d在相关规范中没有说明，所以不弹出气泡提示）
4. 在对话框中设置好参数，按下
按钮，程序会自动对输入的设计值进行规范检查，如果不符合规范，弹出消息提醒框，可以忽略提醒继续设计。规范检查依据参照《城市道路交叉口设计规程CJJ152-2010》4.7.6。然后程序会按照设定的参数绘制导流岛，各种导流岛绘制效果如下：
导流岛a：
① 选线按钮按下后，对话框自动隐藏，命令行提示：
选择进口道边线:
选择出口道边线:

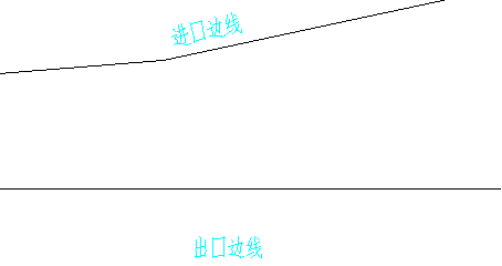

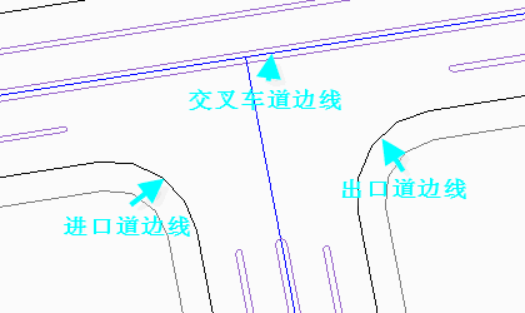

如图 5.5 27所示：

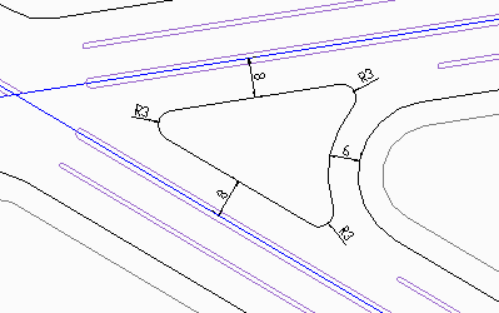

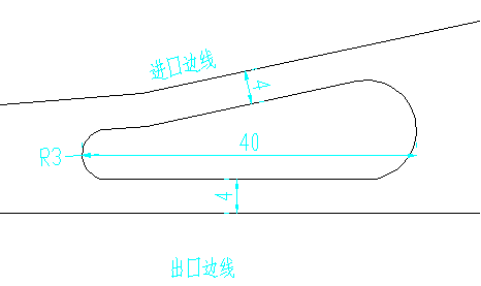

② 确定按钮按下之后程序开始处理。绘制完成后命令行提示“绘制出的导流岛效果如图，是否满足？ [是(Y)/否(N)] <Y>:”，输入Y确认设计效果，输入N返回设计界面重新进行设计。处理完毕的图形如图 5.5 28所示。
导流岛b1：
① 选线按钮按下后，对话框自动隐藏，命令行提示：
选择第一条进口道边线:
选择与第一条进口道边线相连的进口道边线:
选择出口道边线:

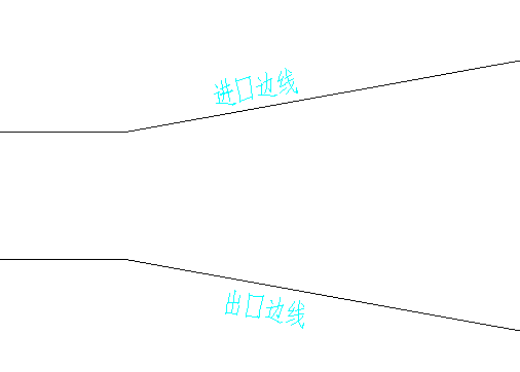

如图 5.5 29所示：

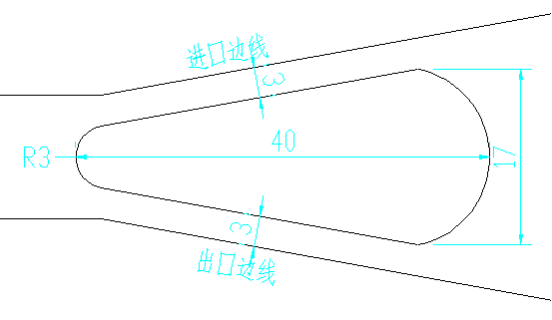

② 确定按钮按下之后程序开始处理。绘制完成后命令行提示“绘制出的导流岛效果如图，是否满足？ [是(Y)/否(N)] <Y>:”，输入Y确认设计效果，输入N返回设计界面重新进行设计。处理完毕的图形如图 5.5 30所示。
导流岛b2：
① 选线按钮按下后，对话框自动隐藏，命令行提示：
选择进口道中线:
选择出口道中线:
选择缘石边线:

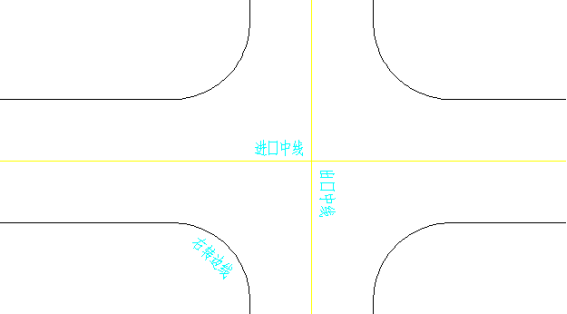

如图 5.5 31所示：
② 确定按钮按下之后程序开始处理。绘制完成后命令行提示“绘制出的导流岛效果如图，是否满足？ [是(Y)/否(N)] <Y>:”，输入Y确认设计效果，输入N返回设计界面重新进行设计。处理完毕的图形如图 5.5 32所示。
导流岛c：
① 选线按钮按下后，对话框自动隐藏，命令行提示：
选择进口道中线:
选择出口道中线:

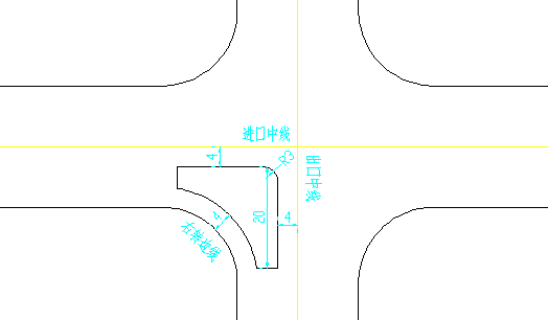

选择缘石边线:

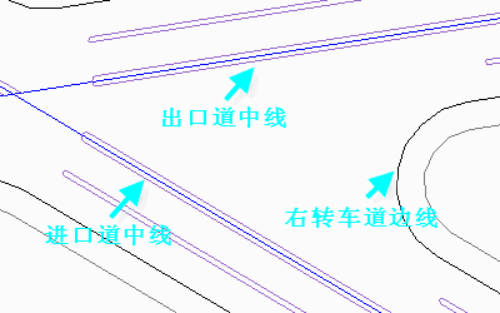

如图 5.5 33所示；
② 确定按钮按下之后程序开始处理。绘制完成后命令行提示“绘制出的导流岛效果如图，是否满足？ [是(Y)/否(N)] <Y>:”，输入Y确认设计效果，输入N返回设计界面重新进行设计。处理完毕的图形如图 5.5 34所示。
导流岛d：
① 选线按钮按下后，对话框自动隐藏，命令行提示：
选择进口道边线:
选择出口道边线:
选择对应的道路中心线:
如图 5.5 35所示：

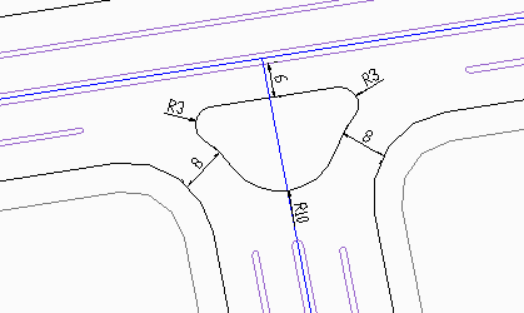

② 确定按钮按下之后程序开始处理。绘制完成后命令行提示“绘制出的导流岛效果如图，是否满足？ [是(Y)/否(N)] <Y>:”，输入Y确认设计效果，输入N返回设计界面重新进行设计。处理完毕的图形如图 5.5 36。
