该功能支持对设计结果的二次编辑，根据命令行提示键入E进入二次编辑。

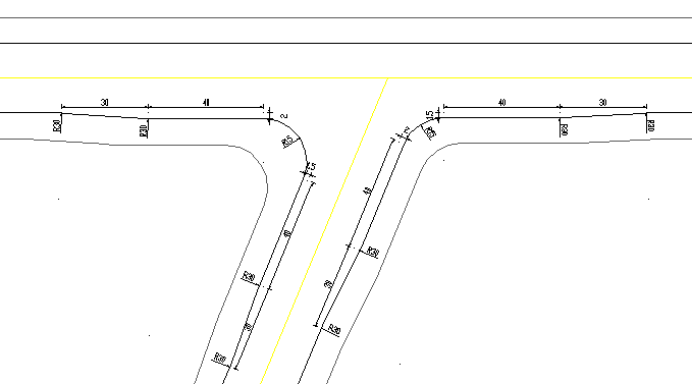

用来在交叉口设计右转车道。如下图 5.5 16：
右转车道设计示例
单击[平面—路口处理—右转车道]，命令行提示：
选择进口道中心线或 [二次编辑(E)]:
选择出口道边线:
①键入E后进入二次编辑。
进口道边线和出口道边线对应的中心线如果没有定义桩号，则右转车道界面上标注进口道特征桩、标注出口道特征桩、更新设置都不可用。

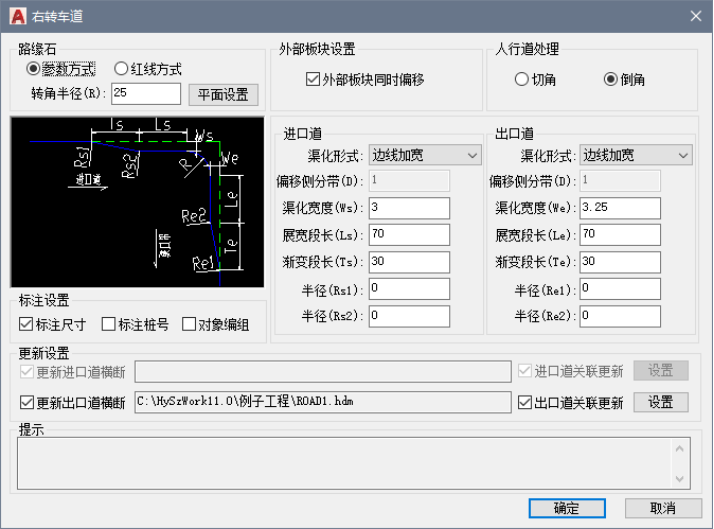

选择完道路边线后弹出如下图 5.5 17对话框：
界面说明：
参数方式
通过设定进口道与出口道参数设计右转车道
红线方式
通过选择已设计的右转车道，提取设计参数用来设计当前右转车道。
街角半径
指定进口道和出口道之间转弯弧的半径。
进口道
渠化形式：
提供边线加宽和压缩偏移侧分带两种渠化方式。
偏移侧分带：
指定进口道侧分带的偏移距离
渠化宽度：
指定进口道宽度。
展宽段长：
指定进口道的过渡段长度。
渐变段长：
指定进口道的变速段长度。
半径Rs1：
指定进口道的半径Rs1。
半径Rs2：
指定进口道的半径Rs2。
出口道
渠化形式：
提供边线加宽和压缩偏移侧分带两种渠化方式。
偏移侧分带：
指定出口道侧分带的偏移距离
渠化宽度：
指定出口道宽度。
展宽段长：
指定出口道的过渡段长度。
渐变段长：
指定出口道的变速段长度。
半径Rs1：
指定出口道的半径Rs1。
半径Rs2：
指定出口道的半径Rs2。
注：在各个进口道和出口道参数文本框获得焦点后，左侧预览图片中相应的参数会闪烁显示以表明当前设计参数的含义。
外部板块设置
外部板块同时偏移：
指定行车道外部板块是否同时发生偏移。
人行道处理：
切角：
把外侧人行道自动处理为切角。
倒角：
把外侧人行道自动处理为倒角。
标注设置
标注尺寸：
是否标注进口道和出口道的尺寸。
标注进口道特征桩：
是否标注进口道的特征桩。
标注出口道特征桩：
是否标注出口道的特征桩。
对象编组：
是否编组设计结果。
更新设置
更新进口道横断
是否更新进口道横断数据文件。
进口道横断文件名
指定要更新的进口道横断数据文件名称。默认显示的hdm文件名为桩号线对应的hdm文件名；如果桩号线对应的hdm文件不存在，则根据桩号代号命名(如当前的桩号代号为AA，则默认显示的hdm文件名为AA.hdm。)，hdm文件名称文本框不可编辑。如果设定的hdm文件不存在，程序会自动把横断数据发生变化的桩号段保存在一个临时文件中，在之后进行其他平面编辑时可以把自动把临时文件中所有桩号段的横断数据一次性更新到横断数据文件中。
进口道关联更新
是否更新与进口道横断数据文件关联的内容（如横断面图、土方量相关表格等）。
进口道关联更新设置
设定更新哪些与进口道横断数据文件关联的内容（如横断面图、土方量相关表格等）。
更新出口道横断
是否更新出口道横断数据文件。
出口道横断文件名
指定要更新的出口道横断数据文件名称。默认显示的hdm文件名为桩号线对应的hdm文件名；如果桩号线对应的hdm文件不存在，则根据桩号代号命名(如当前的桩号代号为AA，则默认显示的hdm文件名为AA.hdm。)，hdm文件名称文本框不可编辑。如果设定的hdm文件不存在，程序会自动把横断数据发生变化的桩号段保存在一个临时文件中，在之后进行其他平面编辑时可以把自动把临时文件中所有桩号段的横断数据一次性更新到横断数据文件中。
出口道关联更新
是否更新与出口道横断数据文件关联的内容（如横断面图、土方量相关表格等）。
出口道关联更新设置
设定更新哪些与出口道横断数据文件关联的内容（如横断面图、土方量相关表格等）。
提示
定义右转车道失败时的错误信息。
“确定”按钮
根据设计参数绘制右转车道。
绘制完成后，命令行提示：
绘制出的右转车道效果如图，是否满足？ [是(Y)/否(N)] <Y>:
Y：确人设计效果。
N：返回设计界面重新输入设计参数进行设计。
“取消”按钮
退出右转车道对话框。
操作示例：
1、 在对话框中设置好进口道和出口道参数。设计过程中，程序会自动进行规范提示：在拓宽值、过渡段、变速段文本框获得焦点后，弹出气泡提示相应的规范内容。规范提示依据参照《城市道路交叉口设计规程CJJ152-2010》4.2.9-4.2.16。
例如：鼠标移到进口道的拓宽值文本框中，弹出气泡提示
。
2、 进行标注设置。可以设定是否标注尺寸、进口道特征桩、出口道特征桩；
3、 设定外部板块是否同时偏移。外部板块不偏移时，只对道路边线进行偏移处理，人行道会进行压缩。外部板块同时偏移时，对道路边线和外侧的人行道同时进行偏移。
4、 对进出口道分别进行更新设置。可以分别对进出口道设定是否更新横断数据文件以及是否进行关联更新。点击
按钮后可以设定更新哪些与横断数据文件关联的内容（如横断面图、土方量相关表格等）；
5、 以上设置完成后，点击

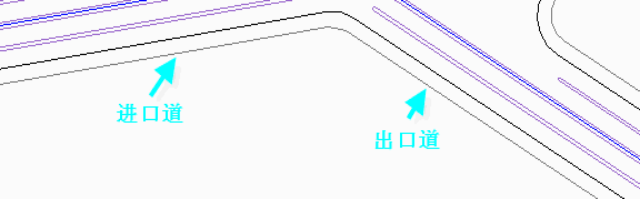

按钮。程序会自动对输入的设计值进行规范检查，如果不符合规范，弹出消息提醒框，可以忽略提醒继续设计。规范检查依据参照《城市道路交叉口设计规程CJJ152-2010》4.2.9-4.2.16。然后程序会按照设定的参数绘制右转车道，绘制完成后命令行提示“绘制出的右转车道效果如图，是否满足？ [是(Y)/否(N)] <Y>:”，输入Y确认设计效果，输入N返回设计界面重新进行设计。处理前的图形如图 5.5 18。

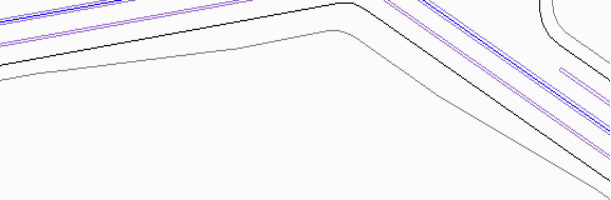

处理完毕的图形如图 5.5 19。图中没有标注尺寸。
