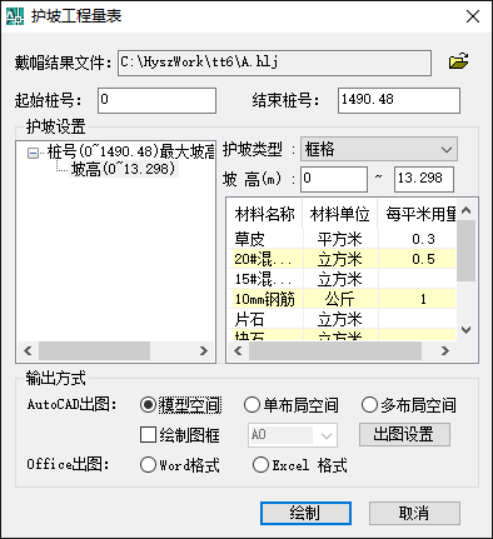

单击[表格—护坡工程量表]，提示输入坡高范围，统计在该坡高范围内的边坡防护工程量，满足分级边坡防护工程量统计，弹出如图 5.9 29所示的表类输出窗口：
l 操作流程：
34) 在命令行输入坡高控制范围，得到满足该坡高范围的各桩号段。
35) 设定起始、结束桩号，输入各桩号段的边坡防护类型和材料用量。
36) 选择输出方式，指定是否绘制图框及图框类型，点击绘制出表。
l 界面说明：
37) 戴帽结果文件：选择出表采用的戴帽结果文件，当此文件改变时，若有联动，表格数据可随之更新。
38) 护坡设置中的各桩号段是根据用户输入的坡高控制值来确定的，用户不能更改；一个坡高范围对应一种防护类型，通过右侧下拉列表框来改变该坡段的防护类型。
39) 分级边坡的变更可以通过树型控件右键菜单“添加”“删除”来进行。
40) 材料用量列表框中材料名称、材料单位、每平米用量用户可以更改。
41) 材料用量名称以及单位改变时，只有每桩号段的第一个坡高对应的编辑修改才能反映在绘出的工程量表里面。
42) 输出方式：选择表格输出方式，支持AutoCAD图形及Word和Excel。
43) 出图设置：设置护坡工程量表表格样式，具体参数详见“表格样式”。
l 特殊说明：
44) 本表统计的护坡工程量不包括挡墙、边沟、路肩的防护工程量。
45) 如果要统计整条路的边坡防护工程量，则将最小控制坡高输入0即可。
46) 如果提示“土方结果文件是老的土方计算结果文件，请重新计算。”，则用横断面计算绘图的计算功能重新对土方结果文件进行计算即可。
图 5.9 30护坡工程量表示例
