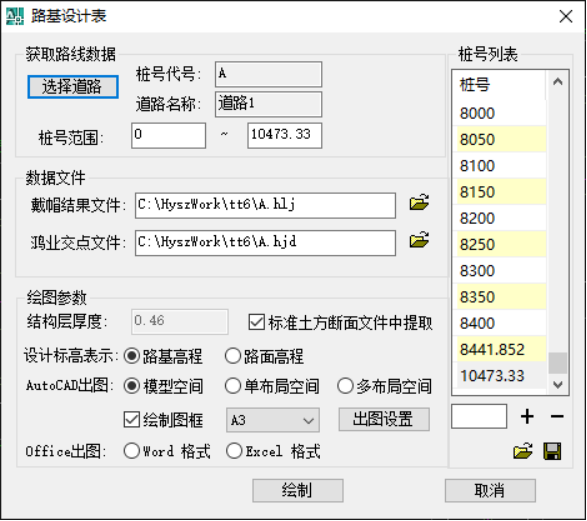

单击[表类--路基设计表],弹出如图 5.931所示的表类输出窗口:
l 操作流程:
47) 选择道路,默认为当前主桩号对应道路。
48) 设定起始、结束桩号,根据需要调整右侧桩号列表。
49) 选择出表所需数据文件,带“*”为必需文件。
50) 输入结构层厚度,可选择从标准土方断面文件中提取此值。
51) 选择输出方式,指定是否绘制图框及图框类型,点击绘制出表。
l 界面说明:
52) 选择道路:选择要出表的道路,更换后,默认数据文件取新道路对应的数据文件,同时更新桩号范围。
53) 数据文件:选择出表时所需的各类数据文件。当这些文件发生改变时,若有联动,表格数据可随之更新。
54) 输出方式:选择表格输出方式,支持AutoCAD图形及Word和Excel。
55) 出图设置:设置路基设计表表格样式,具体参数详见“表格样式”。
l 特殊说明:
56) 出表时,若没有选择超高加宽文件,关联更新时也不会再计算超高加宽信息。
57) 出表时,若没有选择市政道路交点文件,则会在当前图形中查找该桩号对应的路线,若能找到,则会在表格中绘制平曲线等相关信息;当路线发生变化时,若当前表格中有该路线的信息,设置关联更新后,表格内容随之改变。

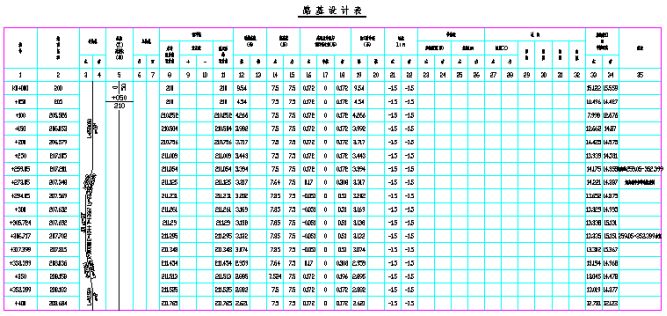

图 5.932路基设计表示例
