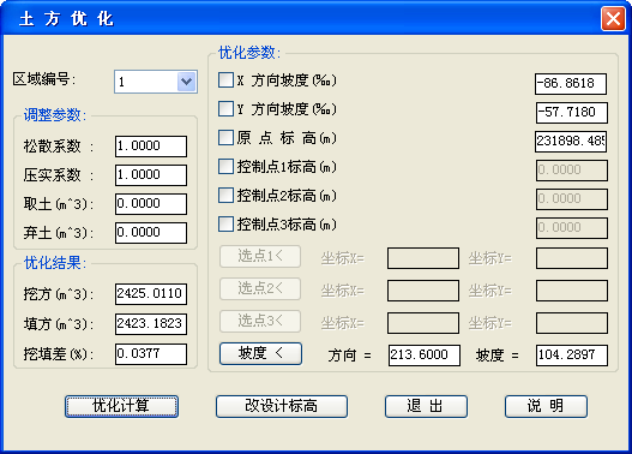

区域编号

选择要进行土方优化的区域的编号。

松散系数

土壤的最终松散系数。

压实系数

土壤的最终压实系数。

取土

单位：立方米。由外部运入到该区域的松散土。

弃土

单位：立方米。由该区域运出到外部的压实土。

优化结果

显示经过土方优化后结果：填方、挖方、填挖差

X方向坡度

单位：千分比。选择该项优化时，控制优化平面X方向的坡度为给定值。

Y方向坡度

单位：千分比。选择该项优化时，控制优化平面Y方向的坡度为给定值。

原点标高

单位：米。通过控制原点标高可使整个优化平面抬高或降低，以便比较不同的优化方案。

控制点标高

单位：米。配合“选点”按钮，可以控制图形中某点的标高为给定值。

坡度

控制优化平面在某个方向的坡度值，实际上是将该坡度分解到X、Y方向后对X、Y方向的坡度进行控制。

优化计算

点击此按钮根据输入参数对土方进行优化。反复点取“优化计算”可使结果更加逼近最佳值。

改设计标高

根据优化结果定义在区域内各点的设计标高，如果该区域已定义过设计标高，执行该命令将原有标高值覆盖。不执行该命令，优化结果没有保存到图面上。可以选择下列方案进行优化控制：

1. 控制X方向坡度。

2. 控制Y方向坡度。

3. 控制X和Y方向坡度。

4. 控制X和Y方向坡度及一点标高。

5. 控制一点标高。

6. 控制三点标高。

对于第4、6两种方案，设计平面已定，程序仅计算土方量。反复点取“优化计算”按钮，可使结果更加逼近最佳值。
