回头曲线是连接上下两条路的一种特殊平曲线，特点是半径小、偏角大（大于180度），其交点多为虚交，因此，回头曲线实质上属于交点虚交的曲线。
命令行交互：
请选择前导线或已有三单元回头曲线的曲线单元:
请选择后导线:

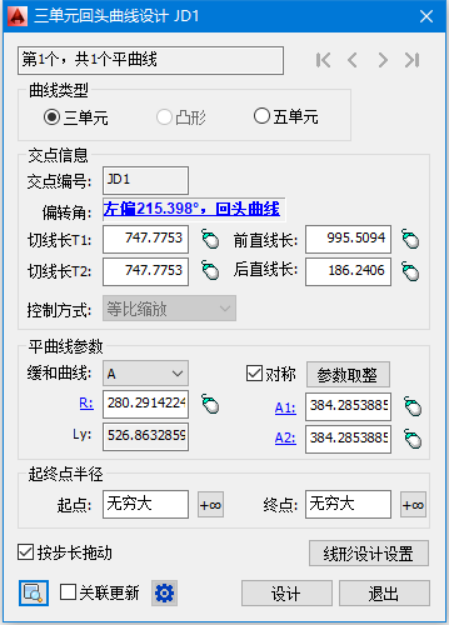

按照命令行提示选择导线或者已经设计好的回头曲线，弹出如图 5.4 14对话框
设计方法
设计方法 | 说明 |
按前/后切线长计算（T1/T2） | 输入或拖动切线长按照“控制方式”（等比缩放）计算曲线参数。 |
按前/后直线长计算 | 输入或拖动前/后直线长按照“控制方式”（等比缩放）计算曲线参数。 |
按平曲线参数计算 | 按照设定的平曲线参数（R、Ls、A），点设计后计算并刷新线形。 |
参数取整 | 点“参数取整”可对当前界面中可输入的平曲线参数（R、A/Ls）取整并计算，即时更新线位。 |
设计参数
缓和段：A或Ls，设置缓和段的控制参数。
对称：设置后，第一、第二个缓和段完全相同。如果对称勾中后，修改一个缓和曲线参数，另外一个缓和曲线参数会同步更新。
R：圆曲线半径。
Ly：圆曲线长度。
A1：第一个缓和段参数A。
Ls1：第一缓和段长度。
A2：第二缓和段参数A。
Ls2：第二缓和段长度。
T1：前切线长。
前直线长：当前弯道前直缓点距离上一弯道后直缓点距离
T2：后切线长。
后直线长：当前弯道后直缓点距离下一弯道前直缓点距离
起终点半径：起点：第一个缓和段的起点半径。
终点：最后缓和段的终点半径。
参数设置
缓和曲线参数：A或Ls，设置缓和段的控制参数。
按步长拖动：拖动圆半径、缓和段（A/Ls）时的步长。选中按步长拖动，拖动结果会用步长取整，步长见“线形设计设置”中设置的步长值。
线形设计设置：弹出“线形设计设置”对话框。
关联更新
对道路数据更新，更新内容见：更新设置。
更新设置
弹出“关联更新”对话框，详见：关联更新。
设计
使用当前平曲线参数试算并更新线形。
退出
退出本次设计。
