用于设计道路中的卵形曲线，双圆曲线以及其它带缓和段的双圆曲线。
命令行交互：
请选择前导线或已有五单元平曲线的曲线单元:
请选择后导线:

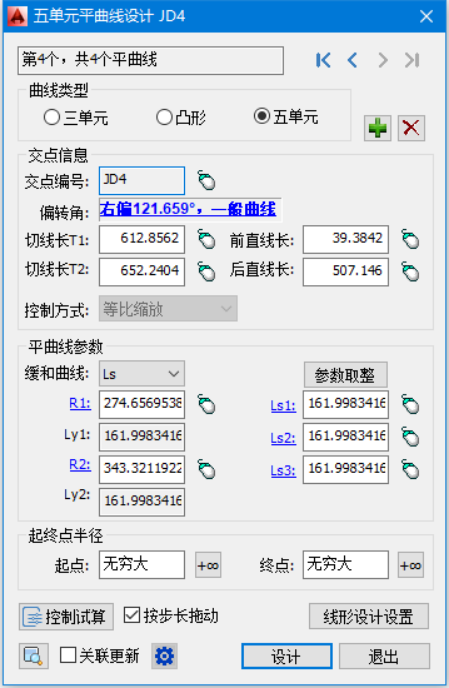

按照命令行提示选择导线或已经设计好的五单元平曲线，弹出如图 5.4 12对话框。
设计方法
设计方法 | 说明 |
按前/后切线长计算（T1/T2） | 输入或拖动切线长按照“控制方式”（等比缩放）计算曲线参数。 |
按前/后直线长计算 | 输入或拖动前/后直线长按照“控制方式”（等比缩放）计算曲线参数。 |
按平曲线参数计算 | 按照设定的平曲线参数（R、Ls、A），点设计后计算并刷新线形。 |
参数取整 | 点“参数取整”可对当前界面中可输入的平曲线参数（R、A/Ls）取整并计算，即时更新线位。 |
控制试算 | 以上几种方式之外的其他计算方式。点取后弹出控制试算窗口。 |
平曲线参数
起终点半径：起点：第一个缓和段的起点半径。
终点：最后缓和段的终点半径。
A1：第一个缓和段参数A。
R1：第一圆曲线半径。
A2：第二缓和段参数A。
R2：第二圆曲线半径。
A3：第三缓和段参数A。
T1：前切线长。
Ls1：第一缓和段长度。
Ly1：第一圆曲线长度。
Ls2：第二缓和段长度。
Ly2：第二圆曲线长度。
Ls3：第三缓和段长度。
T2：后切线长。
参数设置
缓和曲线参数：A或Ls，设置缓和段的控制参数。
按步长拖动：拖动圆半径、缓和段（A/Ls）时的步长。选中按步长拖动，拖动结果会用步长取整，步长见“线形设计设置”中设置的步长值。
线形设计设置：弹出“线形设计设置”对话框。
控制试算

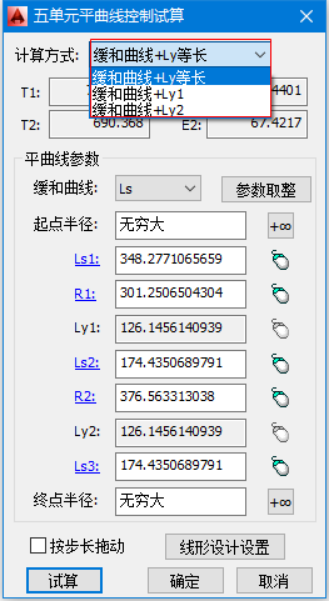

点取后，进入控制试算界面，提供了以下几种控制试算计算方式：
设计方法 | 说明 |
缓和曲线+Ly等长 | 已知三段缓和段A（或Ls），两圆曲线半径，计算两圆等长情况下其它未知参数值。 |
缓和曲线+Ly1 | 已知三段缓和段A（或Ls），两圆曲线半径，以及第一圆曲线长度，计算其它未知参数值。 |
缓和曲线+Ly2 | 已知三段缓和段A（或Ls），两圆曲线半径，以及第二圆曲线长度，计算其它未知参数值。 |
图 5.4 13
对道路数据更新，更新内容见：更新设置。
更新设置
弹出“关联更新”对话框，详见：关联更新。
设计
使用当前平曲线参数试算并更新线形。
退出
退出本次设计。
