该命令用于在两个连续的反向弯道之间布置S型或在两个同向的连续弯道之间C型曲线。

命令行交互：

请按顺序选取S/C曲线的三根导线 或已经设计好的S/C型曲线 <回车退出>:

选择第一根导线 或S/C型曲线单元 <回车退出>:

选择第二根导线 <回车退出>:

选择第三根导线 <回车退出>:

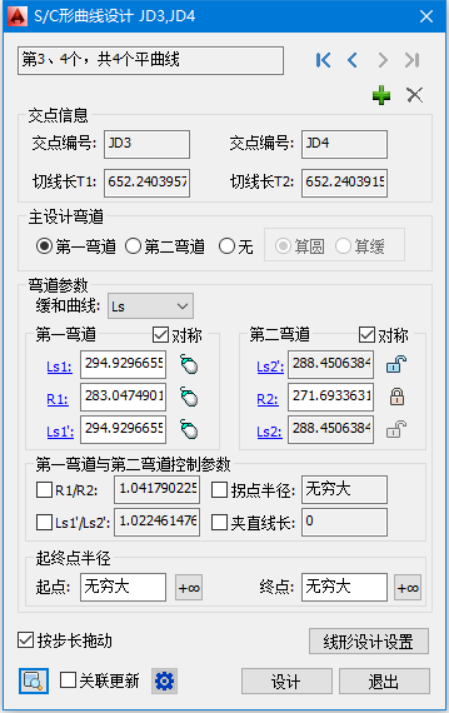

按照命令行提示选择导线或者已经设计好的SC形曲线，弹出如图 5.411所示对话框：

图 5.411

设计方法

三种设计方法进行SC形曲线设计：

弯道参数

缓和段参数：A或Ls，设置缓和段的控制参数。

第一弯道参数

对称：第一弯道的两个缓和段完全相同。

A1：第一弯道第一缓和段参数A。

R1：第一弯道圆半径值。

A1＇：第一弯道第二缓和段参数A。

第二弯道参数

对称：第二弯道的两个缓和段完全相同。

A2：第二弯道第一缓和段参数A。

R2：第二弯道圆半径值。

A2＇：第二弯道第二缓和段参数A。

锁定按钮 和解锁按钮

带锁定按钮的参数为输入参数，可输入。

带解锁按钮的参数为计算结果参数，不可输入。

在上点击按钮转换为，

反之，在上点击后按钮转换为

拖动

 对需要动态设计的值进行拖动，可选择A、Ls或R编辑控件后面的鼠标进行拖动。拖动时，根据是否对称限制、是否选中R1/R2、是否选中A1’/A2’进行综合控制。勾选“按步长拖动”时，拖动值按照“线形设计设置”中的参数步长进行变化。

第一弯道与第二弯道控制参数

R1/R2：第一弯道圆半径与第二弯道圆半径比。

拐点半径：第一弯道与第二弯道的连接半径。

A1＇/ A2＇:第一弯道的第二缓和段参数与第二弯道的第一弯道参数比（根据“缓和段参数”不同，显示A1＇/ A2＇或Ls1＇/ Ls2＇）。

短直线长：两个弯道连接处的短直线（默认两个弯道直接相连）。

起终点半径

起点：第一弯道第一缓和段的起点半径。

终点：第二弯道第二缓和段的终点半径。

关联更新

对道路数据更新，更新内容见：更新设置。

更新设置

弹出“关联更新”对话框，详见：关联更新。

设计

使用当前平曲线参数试算并更新线形。

退出

退出本次设计。
