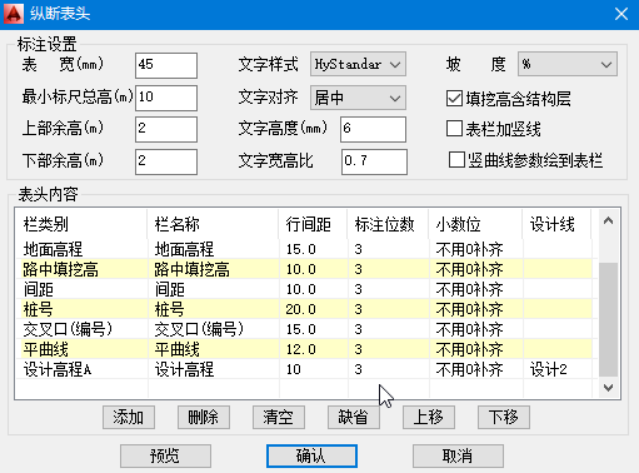

在此进行道路纵断表头的定制。见下图 5.61。
对话框参数说明:
参数 | 说明 |
表宽 | 表头的宽度 |
字高 | 表头中文字的高度 |
标尺总高 | 标尺的高度 |
上、下部余高 | 标尺上、下端的空余高度,控制标尺的起点高度以及变换标尺 |
坡度 | 控制坡度的标注样式:%、‰、小数三种样式 |
文字对齐 | 控制表头文字的对齐方式:居中、左对齐、右对齐三种方式 |
填挖高含结构层 | 控制填挖高含不含结构厚度。例如现状高程15m,设计高程14m,结构厚度0.5M。如果包含结构则挖深为1.5m。若不包含则为1m。表头内容中的栏类别决定此栏关联的数据。 |

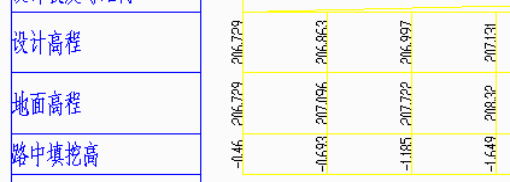

表栏加竖线 | 在表栏中绘制竖线,如下图中蓝色的竖线: |
表头内容 | 1. 在“栏类别”中任意行点击鼠标左键即可出现选择列表,在其中选择要标注内容。 2. “栏名称”表示此栏目绘制在纵断面图上时的具体名字。此栏可任意设置。 3. “行间距”即某一栏的高度。 4. “标注位数”即标注文字中小数的保留位数。 5. “小数位”,例如某处的标注文字为110.1,如果设置了“不用0补齐”,则标注为110.1,如果设置为“用0补齐”,则标注为110.100(假设标注位数为3)。 6. “设计线”,软件支持多条设计线,最多支持5条,分别时设计1、设计2、设计3、设计4、设计5表示,此处设置数据只是为了区分不同的表栏使用哪一条第几条设计数据,具体的设计数据对应的文件或内容从纵断面绘制界面上获取。 备注: (1)当纵断表头中定制的设计高程栏(设计线),在纵断面绘制界面上设置过对应有效文件后,才能在纵断设计图中真正绘制出该栏数据。 (2)设计1、设计2、设计3、设计4、设计5,分别对应纵断面绘制界面中选择的各个设计文件(无论表头。 (3)其他非设计高程数据均只对应设计1进行计算。(如填挖高) |
点可调整各栏顺序。
定制完后可点查看结果,满意后点
。
注:把表头做成图块形式,预览时可直接在图面修改。这样一些比较特殊的表头就可以绘制了。
