纵断面绘制（ZDHZNEW）

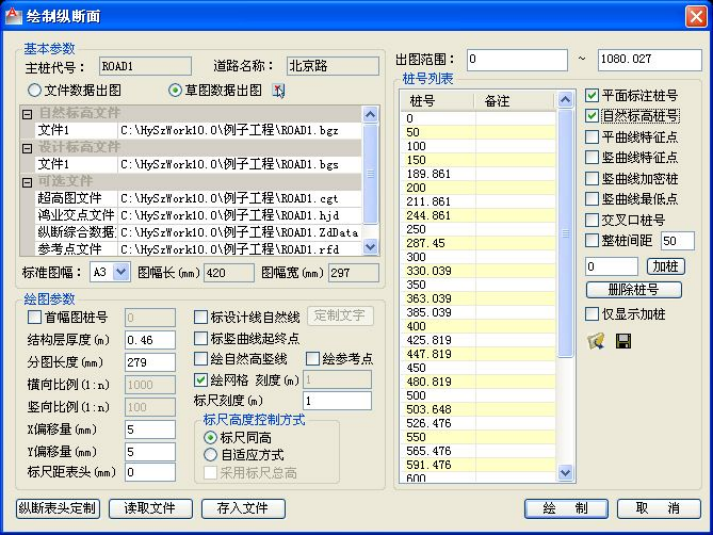

单击[纵断—纵断面绘制]，弹出“绘制纵断面”窗口，如图 5.638：

图 5.638

对话框参数说明：

参数	分类	说明
基本参数	主桩代号		主桩代号
	道路名称		道路名称
	文件数据出图		由自然标高文件、设计标高文件、可选文件等文件出图。

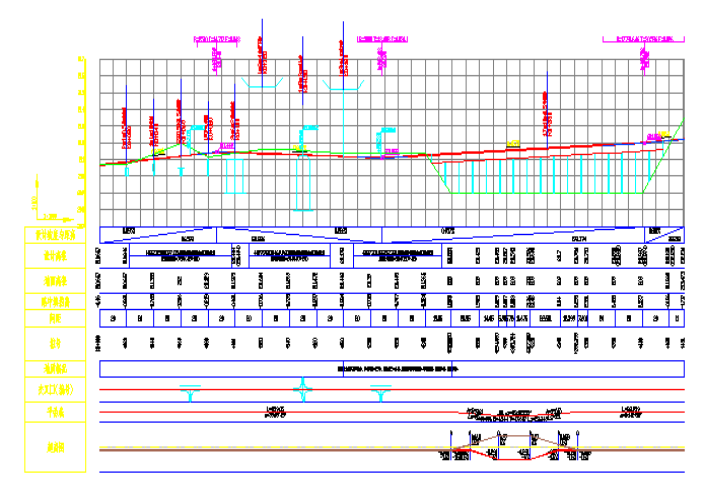

	草图数据出图		说明：功能：最主要的实现了可以绘制指定图层的用户数据（指定图层：纵断-用户标注）。解决问题：由草图出图是解决比较复杂的桥涵等构造物及其它纵断数据，软件没有提供对应的出图功能，用户可以先把数据绘制到指定图层的对应位置上或通过图层刷刷到指定图层上，然后根据草图出图。由草图出图的一般步骤： 1. 绘制草图 2. 纵断-用户标注上绘制用户数据 3. 由草图出图注意：草图出图也需要工程及对应的工程文件。由绘制纵断面绘制的草图进行重新出图。当前图形或当前视图只有一个草图时，默认选择。如果有多个草图时，需要单击“”交互选择草图。备注：由草图裁图的范围，横向范围是图幅范围。竖向范围是：标尺范围 + 配制的上下部超标尺高。配制： [纵断_用户标注] 上部超标尺高=5 下部超标尺高=0 配制在工程目录的hyszcfg.ini中，超高单位是米，在纵断面绘制中，竖向放大了10倍，所以图形中是50个单元。如果老工程不存在此配制，请在新安装目录sys目录中找到此文件，然后复制此配制即可。
	自然标高文件		自然标高文件的存放位置，支持多个自然标高文件。
	设计标高文件		设计标高文件的存放位置，支持多个设计标高文件。
	超高图文件		超高加宽设计生成的超高图文件的存放位置。
	市政道路交点文件		市政道路交点文件的存放位置。用来绘制直线和平曲线栏。如果该文件不存在，绘制时会从图面上搜索道路的平面线形信息；如果搜索失败，直线和平曲线栏将为空。
	纵断综合数据文件		纵断综合数据文件的存放位置。包含桥涵构造物、地质概况、需要进行竖向设计的交叉口这些信息。（参考：纵断综合数据文件的输入）
	图幅参数		[标准图幅]中可直接选择图幅号。若为非标准图幅可直接输入尺寸。
绘图参数	首幅图桩号		第一幅纵断面图的终止桩。
	结构层厚度		结构层厚度。
	分图长度		控制自动分幅的图幅长度。如果设置了首幅图桩号，则第一幅图长不受分图长度控制。
	横、竖向比例		横、竖向比例。

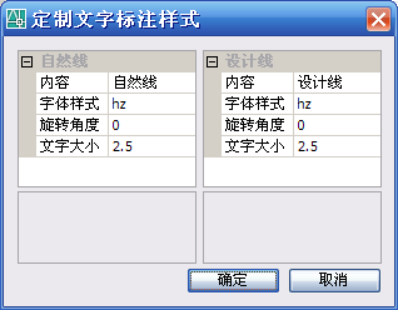

			可以定制自然线、设计线标注文字的内容和样式。

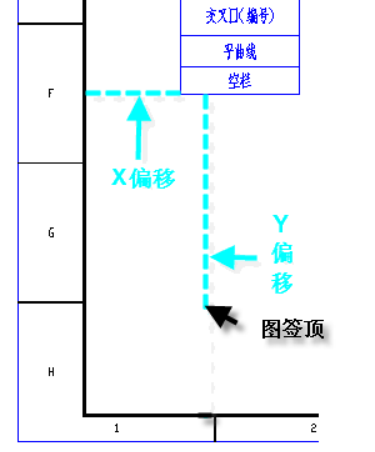

	X、Y偏移量		控制纵断表头左下角距离图框有效区域左下角的相对位置。如下图中虚线所示：

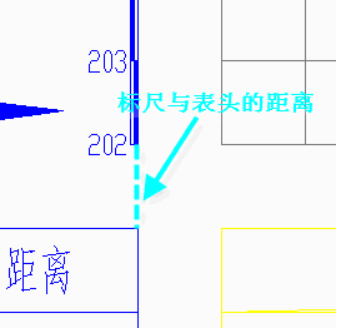

	标尺与表头距离		控制标尺底端与表头顶端的竖向距离。如下图中虚线所示：

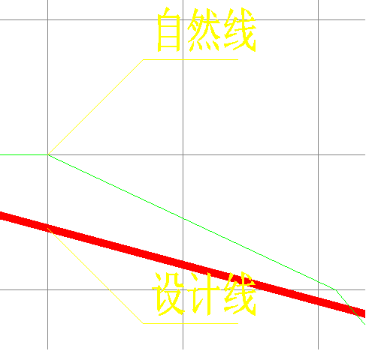

	标设计线自然线		如下图所示：

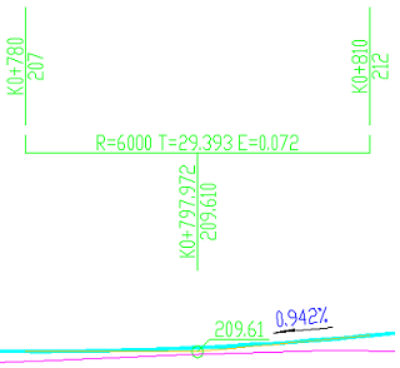

	标竖曲线起终点		如下图所示：
	绘参考点		绘制参考点。备注：由参考点的绘制位置增加了配制， [纵断设计] ;;;绘制基点：0 - y取标尺纵坐标最大值；1 - y取各参考点绘制点纵坐标 ;;;竖向偏移：相对绘制基点竖向偏移量。 0 - 表示相对基点没有偏移，正数表示向上偏移、负数表示向下偏移参考点绘制基点=0 参考点竖向偏移=0 配制在工程目录的hyszcfg.ini中，单位就是图形中的单位。如果老工程不存在此配制，请在新安装目录sys目录中找到此文件，然后复制此配制即可。

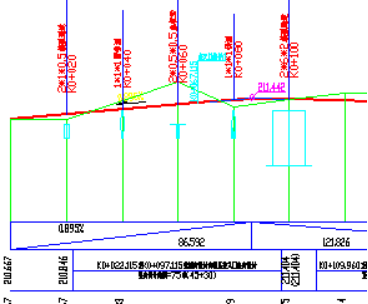

	绘自然高竖线		如下图所示绿色的竖线：

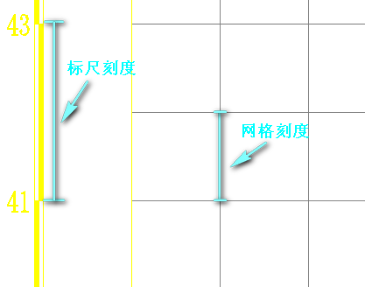

	标尺刻度、绘网格刻度		控制相邻标尺刻度的距离和网格是否绘制，及绘制网格的长度，如下图所示：
	标尺高度控制方式		标尺同高：每幅图计算出各自的有效标尺高度，取其中的最大值做为所有图幅的标尺高度，如果该值小于表头定制的标尺总高，则取表头定制的标尺总高，否则提示用户输入新的有效标尺高度。自适应方式：每幅图计算出各自的有效标尺高度，如果该值小于表头定制的标尺总高，则取表头定制的标尺总高，否则取计算的有效标尺高度。采用标尺总高：在自适应方式下，如果选中“采用标尺总高”，则表示每幅图标尺高度采用计算出的有效标尺高度。
桩号列表			系统默认为。桩号列表框中显示选中项的相应桩号，例如若被选中，则在平面图上标注的所有桩号均会在列表框中出现。
			选中该项则按照输入的间距生成整桩桩号列表。
			输入桩号，点击“加桩”按钮将其加入到桩号列表中。
			若选中该项，则在桩号列表中只显示手工添加的特殊桩号。
			在桩号列表中选中某一个桩号，使用该按钮将这个桩号删除。
	桩号列表		桩号列表框中显示的桩号即为纵断面图绘制的范围及标出的桩号。例如：一条道路的桩号范围为０～１０００。进入纵断面绘制界面系统默认的绘制范围即为０～１０００，桩号列表框中显示起止桩及各特征点桩号。直接点取绘制，系统将绘出整条道路的纵断面图，且桩号列表框中显示的所有桩号都会标注在纵断面图桩号栏中。若需要绘制３００～６００段纵断，将小于３００大于６００的桩号删除即可（利用Shift或ctrl可多选）。另外，在桩号列表框中增加备注栏。用户可在备注栏中对任意桩号添加备注。当相邻桩之间的距离小于3.6米时舍弃按整桩间距生成的破桩（除公里桩、百米桩以外的桩）。如果舍弃后仍有重叠的桩号程序会自动将标注位置适当拉开。
纵断表头定制			打开“纵断表头定制”对话框，可以定制纵断面表头。
读取文件存入文件			用户可以将在“绘制纵断”界面中设置的所有内容以文件的形式保存（包括加桩）。在下一次绘制同一条道路的纵断面时，程序可将各项设置值自动读入。
绘制草图			按照标尺同高的方式绘制不带图框的纵断面。
