纵断面设计完毕后，检查纵断面各项参数是否符合规范要求。
纵断面需要检查的参数项目有：
l 纵坡坡度
l 纵坡坡长
l 合成坡度
l 平均坡度
l 竖曲线半径
l 竖曲线长度
l 平曲线与竖曲线的组合

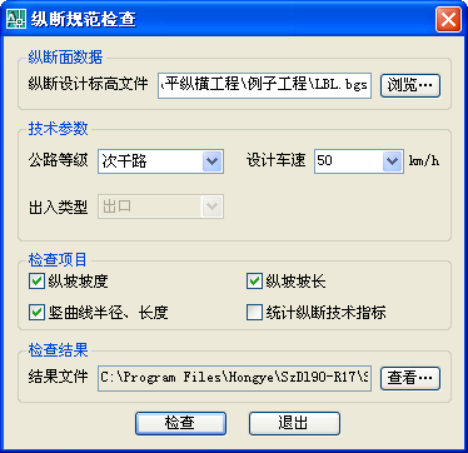

纵断面规范检查对话框界面如图 5.6 35：
l 界面说明
数据文件选择 |
默认显示主桩号对应的纵断设计标高文件。 |
技术参数输入 |
查规范时需要一些技术参数，在这里选择和输入。
该设置影响公路立交匝道的最大纵坡取值。 |
检查项目设置 |
设置纵断规范检查的内容，共有4个检查项目。 |
l 界面操作流程
1、对话框部分：选择数据文件、输入技术参数、选择检查项目；
2、开始检查。根据对话框中设置的检查项目检查。
3、检查完毕，将检查结果写入“纵断面规范检查结果.txt”文件当中。使用
按钮可以查看结果文件。至此检查完毕。
示例如下：
纵断面规范检查结果 检查时间：2012年7月16日，10：53：13 纵断技术指标： 路线全长(米): 1163.831 纵坡段数(个): 4 平均坡长(米): 290.958 直坡段全长(米): 1004.329 直坡段占全长(%): 86.295 曲线段全长(米): 159.502 曲线段占全长(%): 13.705 最小坡长(米): 129.280 最大坡长(米): 421.442 最小纵坡(%): -1.337 最大纵坡(%): -3.389 最小凹形竖曲线半径(米): 1500.000 最小凸形竖曲线半径(米): 1500.000 最小竖曲线长度(米): 10.229 1、道路参数： 道路等级：高速公路 设计车速：80 km/h 2、纵断面参数规范检查结果： 设计规范：《公路路线设计规范》 JTJ D20-2006 纵坡坡度部分： 纵坡坡度完全满足规范要求。 纵坡坡长部分： 1.警告：第2段纵坡(K0+371.026~K0+560.072)，坡长(=189.046 m)小于规范规定的最小坡长(=200.000 m)。(规范38页 表8.3.1) 2.警告：第3段纵坡(K0+560.072~K0+718.428)，坡长(=158.356 m)小于规范规定的最小坡长(=200.000 m)。(规范38页 表8.3.1) 竖曲线部分： 1.警告：第1个变坡点处的竖曲线(K0+320.351,K0+421.701)半径（=1500.000 m）小于规范规定的凸形竖曲线极限最小半径（=3000.000 m）。(规范40页8.6.1 表8.6.1) 2.提示：第1个变坡点处的竖曲线(K0+320.351,K0+421.701)长度（=101.326 m）小于规范规定的竖曲线长度一般值（=170.000 m）。(规范40页8.6.1 表8.6.1) 3.警告：第2个变坡点处的竖曲线(K0+554.958,K0+565.186)半径（=1500.000 m）小于规范规定的凹形竖曲线极限最小半径（=2000.000 m）。(规范40页8.6.1 表8.6.1) 4.警告：第2个变坡点处的竖曲线(K0+554.958,K0+565.186)长度（=10.229 m）小于规范规定的竖曲线长度最小值（=70.000 m）。(规范40页8.6.1 表8.6.1) 5.警告：第3个变坡点处的竖曲线(K0+694.467,K0+742.389)长度（=47.922 m）小于规范规定的竖曲线长度最小值（=70.000 m）。(规范40页8.6.1 表8.6.1) |
