1．在进行纵、横断形图提取自然标高时总是提取不了，此时命令行里提示：“错误: *error* 函数中出错参数太多”。这是为什么？

答：出现这种情况一般是图面存在巨大或巨小Z值造成的（可用extmax或extmin命令查询）。此时将地形图中所有冻结和锁定的图层打开，利用软件【工具】菜单下提供的【Z坐标转零】命令，将图中所有的巨大Z坐标转零，经过此命令处理后一般就可以正确提取了。如果还是不行的话，那就是在某些图块的子实体内存在巨大z值。此时就只能用排除法逐个将图面上的图块炸开检查，用【Z坐标转零】后就可以提取了。

2．纵断面自然标高点的文本格式是什么，怎么利用word文档编辑后导入软件？

答：①市政道路软件可以识别的纵段自然标高文件的格式为：桩号 标高，例如：

(0 3.53)
(20 3.49)

或者：桩号 标高1 标高2，例如：

(0 3.53 3)

(20 3.49 3)

②把word文档以写字板方式打开，保存文件类型改为文本文档，将后缀名改为.bgz进行保存。③在纵断提取自然标高时用逐桩输入方式，就可直接打开文件用了。

3．纵断面设计对话框中的固定坡长是什么意思，具体如何使用？

答：进行纵断面草图绘制的时候，动态拉坡设定了四种控制方式：自由拉坡、固定坡长、固定坡度、关联参考点。固定坡长，就是给定一个坡长控制值，然后进行动态拉坡，即将拉出的点距离前面变坡点的距离就是坡长值的大小，新拉出的点又会成为后面拉坡点的起始控制点。在纵断设计对话框中对应参数：前直线长度。

4．纵断面设计对话框中的固定坡度是什么意思，如果用这种方式拉坡后面的坡度可以控制吗？

答：固定坡度，就是进行拉坡的点针对前点自动形成的一个固定坡度线，要拉坡的点与前变坡点的连线坡度始终是固定坡度值。这只是对即将拉出的点的前坡度的一个控制，而无法控制后坡度。在纵断设计对话框中可以看出的参数是：前坡度。

5．用SZDL软件绘制的纵断面图，其中的超高图分别代表什么意思？

答：可以理解为站在弯道的外侧往内侧的立视图，上侧的褐色的线为道路的外边线，红色的线为道路的内边线，中间黄色的线为超高旋转轴，所加的蓝色的线只是表示超高横坡发生变化的分隔线（在此线上不管是内侧还是外侧的路边线，至少有一个点的坡度发生了变化）。坡度是对应内侧的旋转轴发生的坡度变化，向下为负，向上为正；高差是此坡度变化的点对应旋转轴之间的高差。

6.【纵断面绘制】时标尺刻度和标尺总高怎么调整？

答：标尺刻度的调整方法：SZDL6.0及以前版本中的标尺刻度大小无法调整。SZDL7.0以及SZDL8.0中标尺刻度可通过［纵断面绘制］中“标尺刻度”大小实现。

标尺总高的调整方法：SZDL6.0中的标尺总高，是软件根据当前工程中设计标高和自然标高的高差自行判断确定的，无法调整。SZDL7.0和SZDL8.0标尺高度在［纵断面绘制］中提供两种控制方式，标尺同高和自适应方式。标尺同高：每幅图计算出各自的有效标尺高度，取其中最大值做为所有图幅的标尺高度，如果该值小于表头定制的标尺总高，则取表头定制的标尺总高，否则提示用户输入新的有效标尺高度。自适应方式：每幅图计算出各自的有效标尺高度，如果该值小于表头定制的标尺总高，则取表头定制的标尺总高，否则取计算的有效标尺高度。

7.怎么将【纵断表头定制】的内容，【横断面出图设置】的内容应用到下一个新建工程中？

答：①【纵断表头定制】只要定义过一次，即可在软件安装目录下的Using文件夹中形成一个

hyszzdbt.dat文件。若要将当前工程中【纵断表头定制】的内容应用到下一个新建工程中，可把这个hyszzdbt.dat文件和hyszzdbt.dwg图形文件复制备份，新建工程后，将备份的两个文件一起复制到当前的安装目录下using文件夹中即可。

②【横断面出图设置】是将设置的信息，保存在当前的工程管理文件夹下的hyszcfg.ini文件中。若要将当前的【横断面出图设置】内容应用到下个新建工程中，可将当前工程管理文件下的hyszcfg.ini文件复制到下一个新建工程管理文件夹中即可。

8.［纵断表头定制］里“表头内容”栏类别中，选择设计高程A时，括号中和括号外的数字各是什么意思？

答：若选择“设计高程A”，［纵断面绘制］后设计高程栏中会有两个数字显示，括号中的数字表示变坡点上的高程值，括号外的数字表示对应的竖曲线上的高程值。

9.SZDL8.0软件中，桥梁等构造物信息，如何在绘制出的纵断面图上反映，横断面计算绘图时设置桥梁段的土方量怎么考虑？

答：桥梁等构造物信息可通过【纵断】－【纵断综合数据定义】，保存“纵断综合数据文件”参与【纵断面绘制】，这样绘制的纵断面图上会显示相应的桥梁等构造物信息。横断面计算绘图不绘制这一桩号段内的断面，并在土方结果文件中自动扣除此段的土方量。

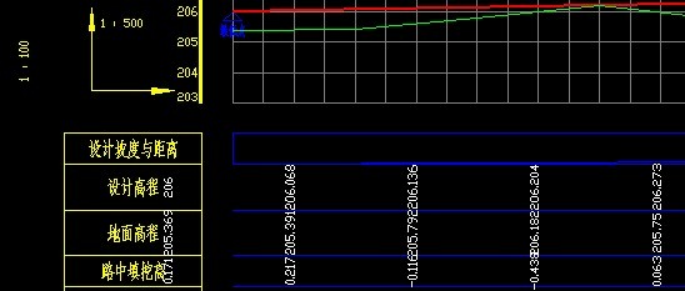

10.SZDL8.0在纵断面出图的时候，为什么纵断面桩号和纵断面设计线不对应？详见图示。

答：这个是文字样式的问题，可以通过在【文字】-【修改字形】中将相应字形设为当前字形，

取消掉使用大字体，点击应用就可以了。

11.道路8.0在纵断表头定制中，栏类别中的设计高程A\B\C有什么区别？

答：设计高程A：若选择“设计高程A”，［纵断面绘制］后设计高程栏中会有两个数字显示，括号中的数字表示变坡点上的高程值，括号外的数字表示对应的竖曲线上的高程值。
设计高程B：若选择“设计高程B”，［纵断面绘制］后设计高程栏中显示的是不考虑竖曲线时变坡点上的设计高程值。
设计高程C：若选择“设计高程C”，［纵断面绘制］后设计高程栏中显示的是考虑竖曲线时的变坡点上对应的竖曲线设计高程值。

12.纵断面图中的路中填挖高是怎么计算的？路面厚度是在哪里输入的？

答：路中填挖高是路面设计标高减去地面高程。在纵断表头定制中可以设置路中填挖高是否含结构层，如果含结构层程序会先减去结构层厚度，然后再减去地面标高。结构层厚度可以在纵断面绘制界面中输入。
