同上一章附例，自然地形已处理过，下面以之为例进行土方的计算。
1. 土方范围和划分
（1） 单击[场平土方--土方边界]，按照命令行提示依次在图面上取点定土方范围
（注：点击右键程序会自动将所选范围闭合）。如图 5.3 11：
（2） 单击[场平土方－绘制网格计算－绘制网格]，命令行提示：
回车退出 / 回退 U / 选图素构造边界线X /<点取闭合域内任一点>：
（确定要进行网格绘制的区域）
变虚的线是边界线吗(y/n)?<y>:
该区域编号<1>:
土方网格基点<0,0>:
网格间距(米)<20>: （确定网格的大小，网格越小精确度越高，但速度越慢）
回车退出 / 回退 U / 选图素构造边界线X /<点取闭合域内任一点>:

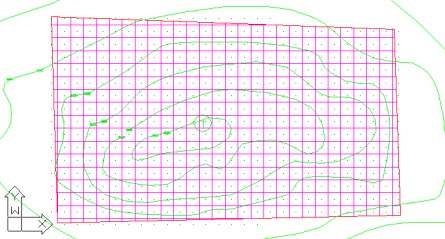

需注意：如图面上图形较多、复杂时，选边界时，最好用“X”选项。划分完后如图 5.3 12：
（3） 接下来一定要进行“网格处理”。
单击[场平土方－绘制网格计算－网格处理]。
处理完成后会看到每个网格中间会多出一个白点，每个网格的信息就存在这个点上。
然后定义每个角点的标高。单击[场平土方--绘制网格计算－角点标高]，弹出“标高定义”窗口，如图 5.3 4，“定义对象”选“自然标高”，“标高定义方式”选“由离散点计算”，再单击“选点”按钮，直接框选所有点，计算完后，应该看到各角点变为黄色。（如同时定义设计标高，这些点会显示成红色）。
2. 土方计算
假设我们不进行设计标高的定义，而先做“土方优化”，然后根据优化结果定义各点设计标高。（如已有设计标高，请直接用上面的“标高定义”定义各点设计标高，然后跳过“土方优化”，而直接进行“土方计算”）。
（1）单击[场平土方--绘制网格计算－土方优化]，弹出“土方优化”窗口，如图 5.3 5。直接点“优化计算”，程序会按照“该区域内挖填差最小，且挖填方基本平衡”的原则给出一个最佳结果。

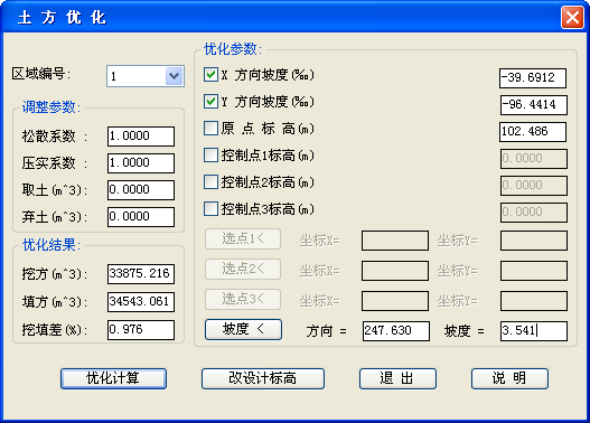

如果对右边的“优化参数”中某几项有要求，请先选中前面的对勾，再输入要求的参数值。如图 5.3 13所示：
重新点“优化计算”，则程序按“挖填方基本平衡”重新计算，如对此结果满意，请点“改设计标高”按钮，程序会根据优化结果算出每个角点的标高。此时再看图面上，各角点颜色又变为红色。并且图中会出现几条黄色线，即为挖填平衡线。
（2）土方计算。如对以上结果不太满意，需进行调整，特别是整体抬高或降低，可再进行一下土方计算。单击[场平土方--绘制网格计算－土方计算]，出现“土方计算”窗口，如图 5.3 6。假设整个平面要降低0.1m，则在“标高增量”框中输入“-0.1”，点“调整设计标高”按钮（这时，每个角点的设计标高都减小0.1m），再点“计算”按钮，会得出一个新的结果。
（3）标注。单击[场平土方--绘制网格计算－标高标注]，框选要标注的角点，即将各个角点的自然标高和设计标高标注出来。角点右上为设计标高，右下为自然标高，左边为差值；单击[场平土方--绘制网格计算－土方标注]，可标出各网格的土方量，正值为填方，负值为挖方。单击[场平土方--绘制网格计算－土方统计]，在土方网格下方任点一点，可出土方统计表，如图 5.3 14：
3. 三维效果
单击[场平土方-土方断面]，可出任一位置、方向的土方断面图。

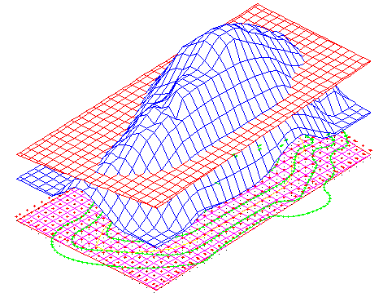

如需观察一下三维效果，请单击[场平土方--网格曲面]、[场平土方--视点转换]、[场平土方--曲面着色]等命令，最后的三维效果如图 5.3 15：
