即定义特殊的控制点，在动态拉坡<关联参考点>拉坡或竖曲线设计时进行设计控制。

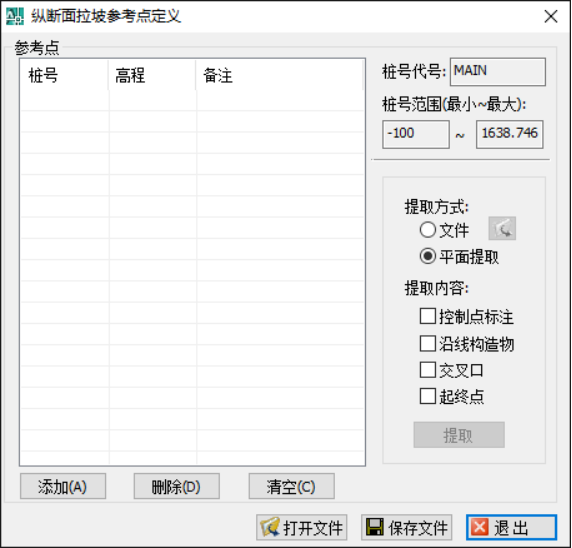

单击定义[纵断—定义拉坡参考点] ，弹出动态拉坡参考点定义对话框（如图 5.66）：

图 5.66

定义拉坡参考点的方式

1. 提取平面参考点标注：提取图面中标注的控制点。

2. 纵断综合数据定义：包括，从纵断综合数据定义文件中提取（*ZdData）和从平面图中提取纵断综合数据。

3. 添加：添加一个参考点数据。

4. 平面点取：拖拽形式，可以连续添加参考点。

5. 打开文件：通过打开参考点文件，添加保存的参考点。

纵断综合数据定义

文件

打开文件纵断综合数据定义文件，提取纵断纵合数据。提取的内容包括：沿线构造物、交叉口、起终点。

平面提取

平面图中提取纵断综合数据。提取的内容包括：沿线构造物、交叉口、起终点。

控制点标注

提取通过“平面-路网控制点”功能定义过的控制点（新控制点应该有桩号、高程信息），获取有扩展数据“KZDData”的实体。控制点的桩号、高程不能编辑，高差、备注可以编辑。

沿线构造物

获取“纵断综合数据定义”中定义的“沿线构造物”，桩号、高程通过综合数据定义计算得到，不能编辑。高差、备注可以编辑。

交叉口

获取“纵断综合数据定义”中定义的交叉口中心点桩号，桩号不能编辑。高程、高差、备注可以编辑。

起终点

获取“纵断综合数据定义”中定义的“起终点”桩号，高程、高差、备注可以编辑。

添加

添加一个参考点，在列表添加一个空行。

删除

删除选中的参考点。

清空

清空列表中所有的参考点。

平面点取

拖拽桩号形式添加参考点桩号，可以连续添加多个参考点桩号。

打开

打开参考点文件，添加到参考点列表中。

保存

保存参考点文件（*.rfd文件），编辑的参考点需要保存到文件中，才能在拉坡中起作用。

控制点列表

桩号

显示已经添加的参考点桩号，不重复。可以以下几种方式获取参考点桩号，见下表：

高程

参考点桩号出的高程。不同的数据，默认的高程不同，见下表

备注

用来标注参考点类型。不同的参考点备注不同，是否修改也不同。

说明

“纵断面设计”对话框添加“参照纵断参考点”选项，用于控制设计线是否通过设置的参考点。

打开参照点文件时，清空参照点列表。

使用“添加”、“图面点取”、“平面提取控制点文件”、“纵断综合数据”向参照点列表中添加数据。
