直圆型曲线设计是接线法基本类型之一，用于设计不相交的直导线和圆或者弧之间的缓和曲线。如所示图 5.418：

图 5.418直圆型设计样例

命令行交互：

选取起始控制单元(直线、圆或圆弧)<不选>:选择直线

选取连接单元(圆或圆弧):选择圆

选取终止控制单元(直线、圆或圆弧)<不选>:回车不选

弹出图 5.419所示对话框：

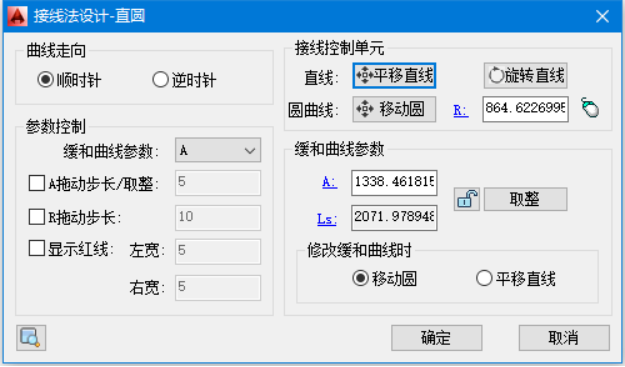

图 5.419直圆型曲线设计界面

说明：

1. 可以直接输入或者动态拖动缓和曲线的参数和长度，程序根据上方的“移动圆”、“平移直线”选项，来反算圆或直线的位置；输入平曲线参数（R、Ls、A）并转换输入焦点时，软件自动计算和刷新线形。

2. “锁定曲线参数”选项，锁定当前的设计成果，再进行设计时只改变曲线的位置，不改变曲线参数。

3. 按“确定”退出对话框并绘制缓和段、处理圆弧、修正桩号、线转道路；按“取消”则不做任何修改直接退出对话框。
