用于设计圆圆之间的缓和曲线。

接线法设计-圆圆中可以设置圆圆C、S型缓和曲线切拐点半径。圆圆C、S型缓和曲线切拐点半径默认是无穷大，这时切拐点距离圆心连线较远，设计路线较长；修改切拐点半径后，设计路线变短，减少占地。圆圆C、圆圆S型缓和曲线切拐点处可以加直线段可以使设计更自由。

如图 5.420：

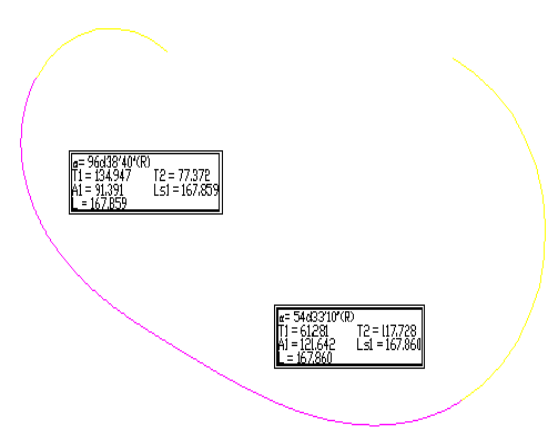

图 5.420卵型缓和曲线设计样例

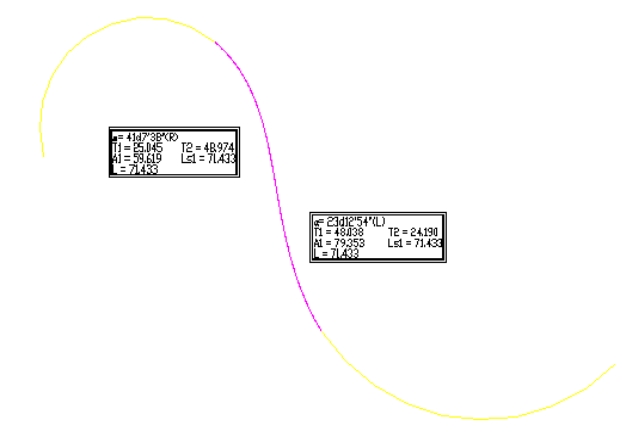

图 5.421S型缓和曲线设计样例

图 5.422C型缓和曲线设计样例

命令行交互：

选取起始控制单元(直线、圆或圆弧)<不选>:选择圆1

选取连接单元(圆或圆弧):选择圆2

选取终止控制单元(直线、圆或圆弧)<不选>:回车不选

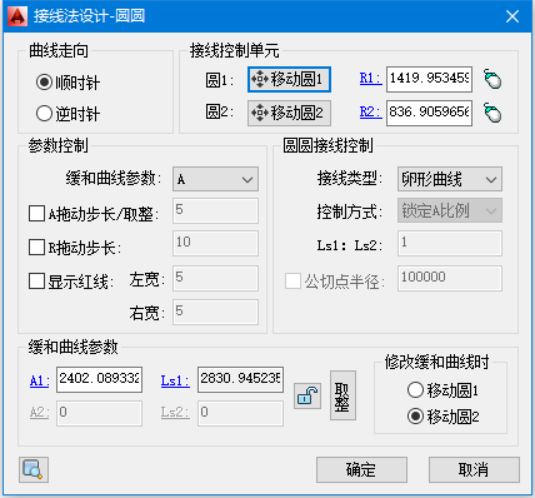

对话框如图 5.423所示：

图 5.423卵型缓和曲线设计界面

说明：

1.  “锁定曲线参数”选项，锁定当前的设计成果，再进行设计时只改变曲线的位置，不改变曲线参数。

2. 按“确定”退出对话框并绘制缓和段、处理圆弧、修正桩号、线转道路；按“取消”则不做任何修改直接退出对话框。

3. 进入接线法设计-圆圆和动态拖动过程中，系统会根据圆圆相对位置动态判断接线的类型以供选择，相含的两圆之间只能是卵型接线，相邻的两圆之间可以是C型或S型，相交的两圆只能是C型。
