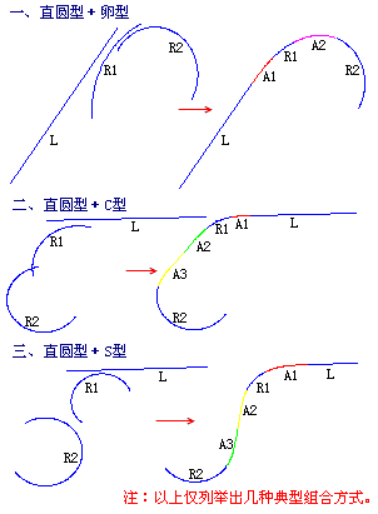

选择直线1、圆1、圆2三个实体，直线1和圆1之间设计直缓型曲线，圆1和圆2之间设计卵型或者C型或者S型曲线。

图 5.424

命令行交互：

选取起始控制单元(直线、圆或圆弧)<不选>:选择直线

选取连接单元(圆或圆弧):选择圆1

选取终止控制单元(直线、圆或圆弧)<不选>:选择圆2

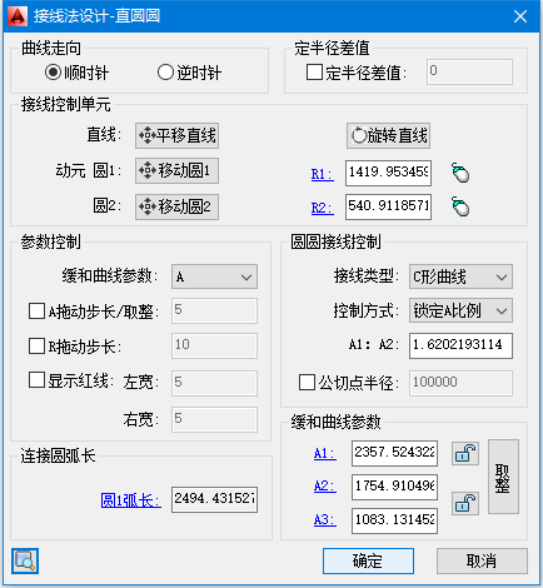

对话框如图 5.425所示：

图 5.425

说明：

1. A1/Ls1属于第一段接线（即直线和圆1之间的接线参数），A2/Ls2 、A3/Ls3为圆1圆2之间的接线参数。

2. 第二段曲线根据两圆的位置，可以动态改变曲线类型，具体为：

   两圆相含时：卵型；

   两圆相交时：C型；

   两圆相离时：根据对话框中的“圆圆接线控制”设置决定。

3. 拖动“直线参数”时，只影响第一段缓和曲线；同理拖动“圆2参数时”，只影响第二段曲线。

4. 直圆圆的主要功能：拖动“圆1参数时”，会同时影响第一段和第二段缓和曲线，这两段曲线都会同时发生变化。

5. 直圆段或者圆圆段缓和段，不能同时锁定。
