l 设计开始

1、指定前提数据

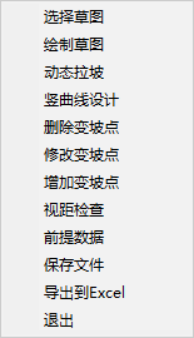

在对话框上单击右键弹出菜单：

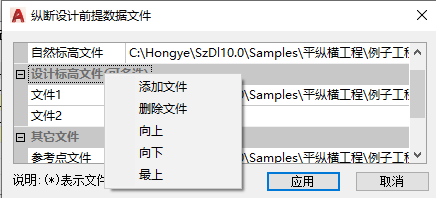

选择“前提数据”，或者点击对话框面板右下角的“”图标按钮，弹出如图 5.616所示对话框：

图 5.616

在对话框中可以清楚的看到自然标高文件、参考点文件、市政道路交点文件和将要设计出的设计标高文件存放的位置，使您始终清楚你所存文件的位置，防止不必要的错误。

对话框的初始值显示的是当前工程中主桩代号所对应的文件的位置。一般情况下程序能自动寻找到需要的前提数据文件，不需要再进入此对话框手工进行选择。

请注意“自然标高文件”是进行纵断面设计所必需的文件，如果程序没有找到该文件，绘制草图时该对话框会自动弹出来。您必须手工指定该文件，否则设计无法继续。

[市政道路交点文件]用来绘制直线和平曲线栏，如果该文件不存在，绘制时会从图面上搜索道路的平面线形信息，如果搜索失败，直线和平曲线栏将为空。

文件1为设计标高文件的主设计文件，可以有一个或多个作为设计过程中参考的设计标高文件。

点击右键菜单中的“添加文件“时，可在文件1的位置添加一个新文件，作为主设计标高文件。

可以通过右键菜单中的“向上”、“向下”、“最上”来调整设计文件的顺序。

设计标高文件中也可选择左右边沟文件（*.zbg，*.ybg），对边沟进行纵断拉坡设计。设计完成之后，可将边沟设计结果文件保存，供横断面计算绘图使用。设计标高文件也可选择excel文件来进行纵断拉坡设计。

2、绘制拉坡草图

在右键菜单中选择“绘制草图”，或者点击对话框面板右下角的“”图标按钮，命令行将提示：

请选择草图插入点:

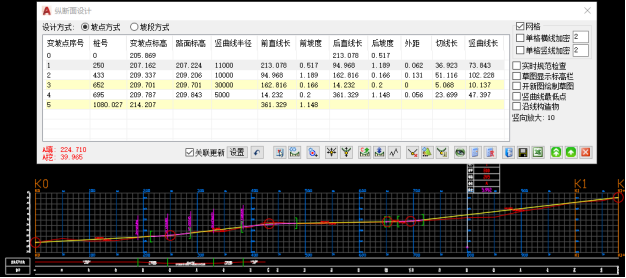

这时在图面上任意位置点取拉坡草图基点，软件将按要求自动绘制出拉坡草图，这时就可以进行动态拉坡了。如图 5.617所示：

（a 整体）

（b局部）

图 5.617

特别说明：

1) 考虑速度的因素，若当前图形文件较大，建议在绘制草图时打开“开新图绘制草图”，系统会自动建立一张新图。这种情况下如果您在“前提数据”对话框中没有指定“市政道路交点文件”，则拉坡草图中的“直线和平曲线”一栏将为空，设计线上也不会标注平曲线信息。因此您最好在指定了“市政道路交点文件”以后再绘制草图，如果当前道路没有交点文件，您可以使用[平面—自动定线]中的“沿线搜索” 功能生成交点文件。设计完毕，退出纵断面设计时该图自动关闭。

2) 选择草图按钮，可以直接在图上选择草图后在所选草图上继续纵断设计。

3) 复制纵断按钮，复制当前的设计线，生成一条新设计线，包括竖曲线。

命令交互如下：

请指定纵断插入位置或 [指定复制的起终点(P)]:

指定纵断插入位置：完成复制

P：请指定设计线的起点(回车选取设计线的起点)：

请指定设计线的终点(回车选取设计线的终点)：

请指定纵断插入位置：

4) ：移动纵断按钮，竖向抬高或降低设计线，包括竖曲线。

命令交互如下：

请输入抬高(正值)或降低值(负值):

输入抬高或降低值：完成移动

鼠标点击：完成移动

5) 定义设计线按钮，可识别和转化用户绘制的设计线或其他软件绘制的设计线。要求设计线是一条包含变坡点和竖曲线的完整pline线或多条在一个层的连接pline线。

选择“设计线定义”，命令行提示：

请选择需要定义在拉坡草图中的设计线（多线段）: 点选方式，esc或回车退出，结束功能

当选择得多线段在“纵草图-设计线”、“纵草图-自然线”、“纵断_设计线”图层上（并且取到了视图信息或纵断设计数据时），命令行输入结束；

当选择得多线段不在“纵草图-设计线”、“纵草图-自然线”、“纵断_设计线”图层上（或取不到视图信息或纵断设计数据）时，命令行需接着提示用户视图参数

请点取设计线上的标高基准点: esc退出，结束功能

请输入基准点标高值: esc退出，结束功能

请点取设计线上的桩号基准点<同标高基准点>: esc退出，结束功能

请输入基准点桩号值: esc退出，结束功能

请输入横向比例<1000>: esc退出，结束功能

请输入竖向比例<100>: esc退出，结束功能

系统识别设计线，将定义设计线置为当前设计线（当前设计线为“纵草图-设计线”黄色，当前设计线上的竖曲线为“纵草图-竖曲线”粉色），原设计线变为白色。

然后返回纵断面设计主界面中，将定义设计线参数读入在纵断数据列表中。

6) 使用右键菜单中的"增加变坡点"或者“”按钮，可以在列表和草图中增加变坡点。

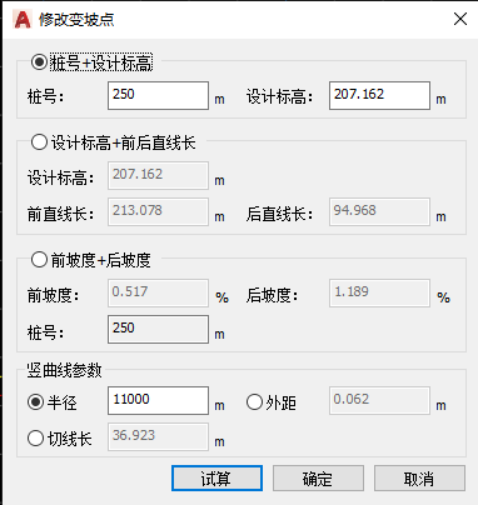

7) 使用右键菜单中的"修改变坡点"或者“”按钮，提供了多种方式修改变坡点数据，如图：

图 5.618

界面列出了当前变坡点相关设计参数，提供了四种变坡点数据修改模式，可通过设定任一

设计模式下的已知参数，通过点击“试算“按钮计算其他参数，当参数合理时，点击”确定“按钮完成变坡点数据修改。

四种变坡点数据修改模式：

a. “桩号+设计标高”

b. “设计标高+前后直线长”

c. “前坡度+后坡度”

d. “竖曲线参数”

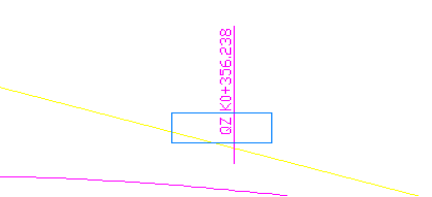

8)  通过[平面－桩号－桩号标注设置]读取桩号设置信息，如：在桩号标注设置对话框打开了，则绘制的效果如图 5.619所示：

图 5.619

3、动态拉坡

拉坡面板

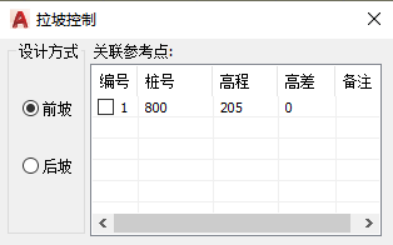

在对话框列表右键菜单选择“动态拉坡”，或者点击对话框面板右下角的“”图标按钮，进行动态拉坡，同时弹出拉坡面板对话框，如下图：

设计方式

前坡控制：通过前坡长、前坡度设计或修改变坡点。

设计过程：从前向后依次添加变坡点的过程。

首先点取变坡点，点取的变坡点分为：

1. 新变坡点: 连续添加（操作过程：点取变坡点，然后点取位置，然后点取位置、点取位置…）。

2. 已有变坡点: 点取编辑（操作过程：点取变坡点，点取位置；点取变坡点，点取位置…）。

后坡控制：通过后坡长、后坡度设计或修改变坡点。

设计过程：从前向后依次添加变坡点的过程。

首先点取变坡点，点取的变坡点分为：

1. 新变坡点: 连续添加（操作过程：点取变坡点，然后点取位置，然后点取位置、点取位置…）。

2. 已有变坡点: 点取编辑（操作过程：点取变坡点，点取位置；点取变坡点，点取位置…）。

关联参考点

点取变坡点或者连续添加时，列表中显示拉坡点相邻的变坡点之间的参考点。其中：

编号：状态+编号。状态，参考点是否控制线形的状态。编号，参考点的编号。

桩号：变坡点的桩号，不允许修改，可以在“定义拉坡参考点”中修改。

高程：参考点的高程，不允许修改，可以在“定义拉坡参考点”中修改。

高差：控制线形的点距参考点的高差。有正负之分，正为参考点的高程之上，负为参考点的高程之下。

备注：备注信息，不允许修改，可以在“定义拉坡参考点”中修改。

关联参考点规则

1. 关联一个参考点：“前坡控制”时，通过前变坡点、参考点确定前坡度，固定前坡度进行拉坡；“后坡控制”时，通过后变坡点，参考点确定后坡度，固定后坡度进行拉坡。

2. 关联两个参考点：前变坡点与前一个参考点确定前坡线，后变坡点与后一个参考点确定后坡线，两条变坡线的交点为新变坡点。

3. 关联多个参考点时：前变坡点与最近的参考点确定前坡线，后变坡点与最近的参考点确定后坡线，两条变坡线的交点为新变坡点。

关联参考点结果

拉坡，按数据分为添加变坡点和修改变坡点。

动态拉坡时，根据初始选择的数据不同，分为添加变坡点和编辑变坡点。

1. 添加变坡点：是种快速生成新变坡点的方式（拉坡过程：点取变坡点，然后点取位置，接着点取位置、点取位置…）。初始选择新变坡点的拉坡，默认采用此种方式。

2. 点取编辑变坡点：是种动态添加变坡点或编辑已有变坡点的方式（拉坡过程：点取变坡点，点取位置；点取变坡点，点取位置…）。初始选择已有变坡点的拉坡，默认采用此种方式。

设置好控制方式在草图黄色的设计线上点取要进行拉坡的位置，即可开始动态拉坡。

在点取一个拉坡点进行动态拉坡时，随着鼠标的移动的有一个半透明浮动对话框，在该对话框上显示桩号、自然标高、设计标高、填挖高、竖曲线半径, 作为动态拖动时的参考。如下图：

图 5.620

 “动态拉坡”也可以用于修改已有的变坡点。在草图上选择变坡点或者点击变坡点指示圆（以变坡点为圆心的红色的圆）内部任意一点都可以选中已有的变坡点，之后可以随意拖动进行动态修改。

也可以在对话框中直接输入想要修改的参数进行修改。修改完毕草图和对话框中的数据都会自动刷新。

可以按需要拉出任意多个变坡点。

右键菜单中的“删除变坡点”命令以及对话框面板右下角的“”图标按钮，是用来删除不必要的变坡点，以使设计更符合要求。先在对话框的变坡点列表中选取要删除的变坡点，再点取右键菜单中的“删除变坡点”或者对话框右下角的“”图标按钮，该变坡点就被删除了。如果该变坡点有竖曲线则竖曲线也会被同时删除。

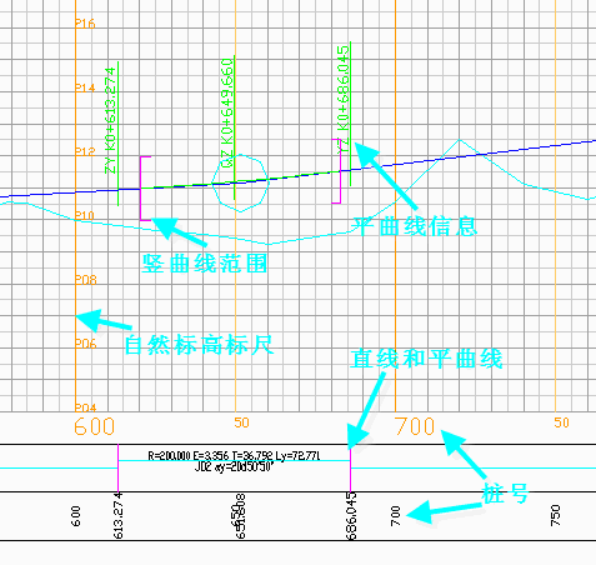

在草图的下方设置了“直线和平曲线”栏，显示了平面线形的信息，如图 5.617 (a)所示；在设置了一个变坡点以后，设计线上也会显示平曲线的信息，如图 5.617 (b)所示。结合这两部分的信息，可以方便直观的在设计时考虑平纵组合。

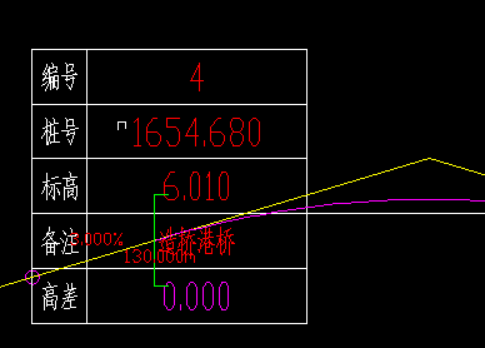

动态拉坡时，在拉坡草图上，实时的更新设计线与参考点之间的高差数据。

4、竖曲线设计

先在对话框的列表中选中要进行设计的变坡点，在右键菜单中点取“竖曲线设计”，或者点击对话框面板右下角的“”图标按钮，草图中对应的变坡点上就会出现一段曲线，随着您的拖动而变化，对话框列表中的各项参数也会实时的变化。

此时您也可以直接在对话框列表中直接输入各种竖曲线参数进行设计，输入完毕后，草图会随着您的输入立即更新，实时反应出您所作的修改。

“竖曲线设计”也可以用于修改已有的竖曲线，在列表中选择变坡点后即可以开始重新设计。

动态拖动时，竖曲线两端分别有一根直线在“直线和平曲线”栏上面移动，动态的反映出竖曲线的范围。竖曲线设计完毕后，草图中竖曲线两端的绿色大括号表示的是竖曲线在设计线上的起点和终点，更明显的指示出竖曲线的范围以及竖曲线和平曲线的关系，如图 5.617。

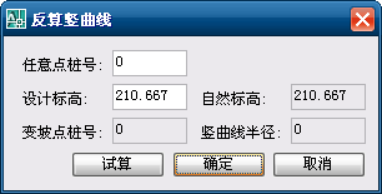

可使用“任意点设计标高求竖曲线半径”工具按钮，根据输入的标高和桩号，反出竖曲线的半径，并更新纵断面草图。如下图：

图 5.621

5、保存文件

设计完成后，在右键菜单中点取“保存文件”，或者点击对话框面板右下角的“”图标按钮即可保存设计标高文件。

6、纵断面设计数据还原

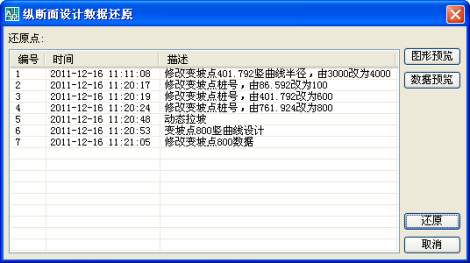

满足设计高程中，设计结果回退，单击，弹出“纵断面设计数据还原”对话框，如下图：

图 5.622

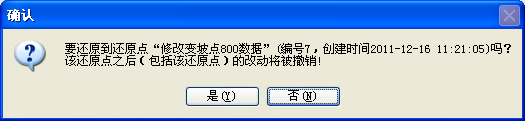

单击，弹出下对话框提示，单击后，纵断面设计数据还原到本处修改前的设计数据。

图 5.623

单击，在图面上显示回退后的纵断数据。

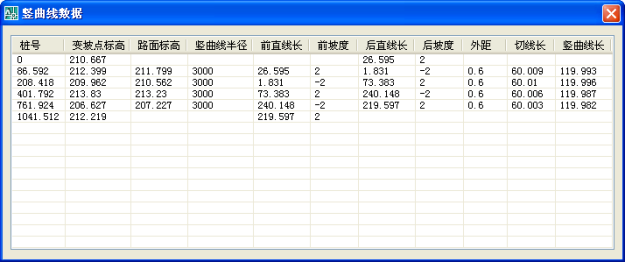

单击，弹出“竖曲线数据”对话框，显示要回滚到的数据。如下图：

图 5.624

l 设计完毕

l 视距检查

选择好变坡点后，“视距检查”功能可以以当前变坡点前后坡度差计算视距所需的竖曲线半径。

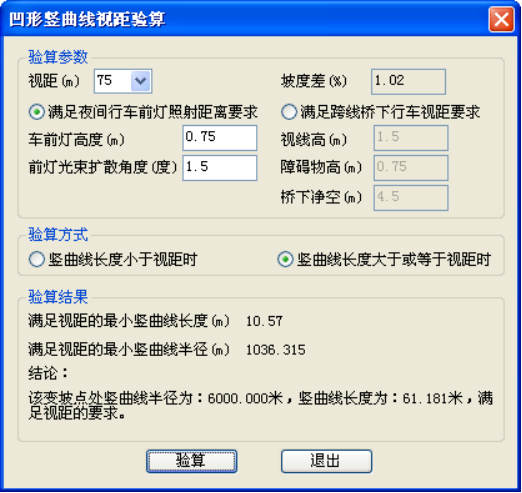

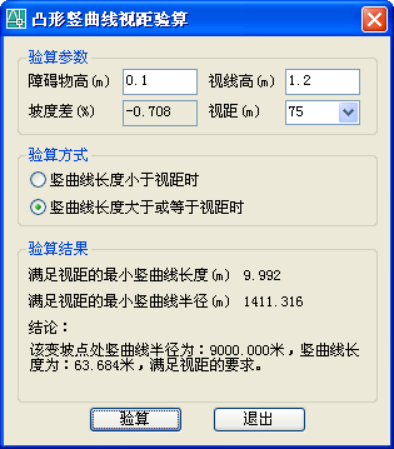

在列表中的某个变坡点上（起点、终点除外）单击右键选择“视距检查”，或者点击对话框右下角的“”图标按钮，就会弹出视距检查对话框，如图 5.625和图 5.626。

图 5.625

图 5.626

l 网格

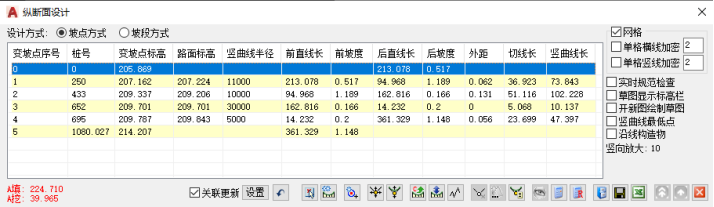

网格线控制面板在纵断面设计对话框的右侧，用来控制拉坡草图上网格线、网格标尺、网格桩号的显示和关闭。如图 5.627：

图 5.627

按钮用来控制网格（包括粗线和加密细线）的显示与关闭。

按下按钮，将会按照输入的“单格等分”数对草图中的网格进行横向加密，例如“单格等分”数为2，则每个网格单元将会被横向的分割为2个单元格。如果按下按钮，将会按照输入的“单格等分”数对草图中的网格进行竖向加密，例如“单格等分”数为2，则每个网格单元将会被竖向的分割为2个单元格。

如果绘制好草图和网格后想修改加密的间距也很方便。比如要修改横向加密，在横向“单格等分”编辑框中输入新的等分数值，按一下按钮，这一步是为了删除原来的横向加密网格线；之后再按一下按钮，此时草图上新的横向加密网格线就绘制好了。

l 标尺

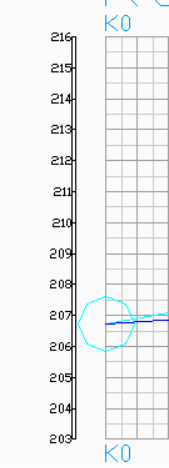

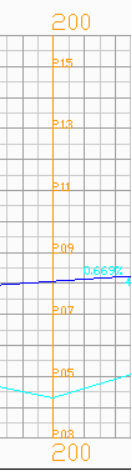

在草图的起始端绘制有标尺，如图 5.628；如果显示了网格，则每间隔200米桩处也绘制有网格标尺，如图 5.628：

图 5.628 图 5.629

l 网格桩号

如果显示了网格，则在网格的上方和下方都标注有桩号。不同的桩号有不同的标注样式，具体如下图 5.630所示：

图 5.630

l 草图显示标高栏

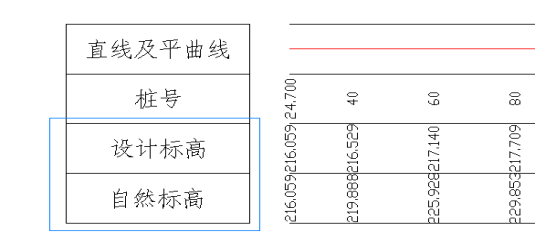

控制草图表头栏中是否绘制设计标高和自然标高栏，绘制效果如下图 5.631所示：

图 5.631

动态拉坡结束时，程序会自动更新设计标高和自然标高。

l 开新图绘制草图

控制是否新建图形文件绘制草图，如果打开该选项进行纵断面设计，则会打开新图绘制拉坡草图，设计结束后，则自动关闭打开的新图。

l 实时规范检查

控制是否在纵断面设计时实时规范检查，检查结果显示在纵断面设计对话框的下方。

l 关联更新

：控制是否关联更新。

：弹出关联更新设置界面，对要关联更新的选项进行修改。

l 变坡点列表导入到Excel表格
